Panduan Ganti Optical Drive MacBook Pro 17" LPComp

Optical drive laptop Anda rusak atau tidak berfungsi? Panduan ini akan membantu Anda menggantinya secara mandiri. Proses ini memakan waktu sekitar 45 menit dan memiliki tingkat kesulitan sedang.

Alat yang dibutuhkan: obeng Phillips, spudger plastik, alat pemisah kabel, dan alat penjepit.

Langkah 1: Menghilangkan Screws di Bagian Bawah

Pertama, lepaskan 10 buah screw yang mengunci lower case ke upper case. Terdiri dari 3 screw berukuran 13.5 mm dan 7 screw berukuran 3 mm. Pastikan semua screw dilepas agar tidak terjadi kerusakan pada casing.

• Gunakan obeng Phillips untuk melepas setiap screw secara perlahan.
• Simpan semua screw di tempat yang aman untuk mencegah kehilangan.

⚠️ Jangan memaksa melepas screw jika masih tertahan, karena bisa merusak casing laptop.

Langkah 2: Mengangkat Lower Case

Setelah semua screw dilepas, masukkan jari antara lower case dan vent, lalu angkat ke atas untuk melepaskan dua clip yang mengunci lower case ke upper case.

• Perhatikan posisi clip agar tidak rusak saat dilepas.
• Jika lower case terasa kaku, pastikan semua screw sudah dilepas sepenuhnya.

⚠️ Jangan menarik terlalu keras, karena bisa merusak kabel atau komponen di dalam.

Langkah 3: Menghubungkan Kabel Bluetooth

Lepaskan kabel Bluetooth dengan menariknya ke arah fans, sehingga terlepas dari Bluetooth board. Pastikan kabel tidak tertarik terlalu keras untuk menghindari kerusakan.

• Kabel harus ditarik secara paralel dengan permukaan optical drive.
• Jika kabel terasa kaku, periksa apakah ada clip atau pengunci yang masih terpasang.

⚠️ Jangan menarik kabel secara mendadak, karena bisa merusak soket atau kabel itu sendiri.

Langkah 4: Mengangkat Penutup Plastic Cover

Gunakan spudger plastik untuk mengangkat penutup plastic cover di atas dan sisi Bluetooth board housing. Pastikan penutup dilepas dengan lembut agar tidak rusak.

• Spudger harus digunakan dengan sudut yang tepat untuk menghindari kerusakan.
• Jika penutup terasa sulit dilepas, periksa apakah ada kabel atau komponen yang masih terikat.

⚠️ Jangan menggunakan alat logam untuk menghindari kerusakan pada komponen sensitif.

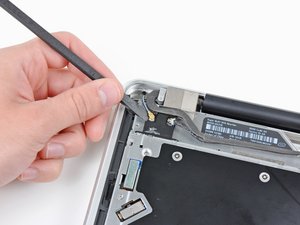

Langkah 5: Mengangkat Antena Bluetooth

Gunakan spudger plastik untuk mengangkat antena Bluetooth dari soketnya. Pastikan antena dilepas dengan hati-hati agar tidak terputus.

• Antena harus ditarik secara perlahan dan sejajar dengan permukaan board.
• Jika antena terasa kaku, periksa apakah ada clip atau pengunci yang masih terpasang.

⚠️ Jangan menarik terlalu keras, karena bisa merusak antena atau soket.

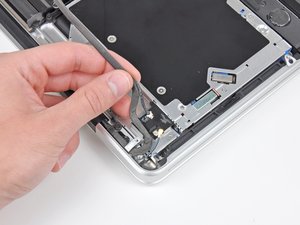

Langkah 6: Mengangkat EMI Foam dan Kabel Kamera

Jika ada, lepaskan EMI foam kecil di dekat Bluetooth board. Selanjutnya, lepaskan kabel kamera dari slot yang terintegrasi di Bluetooth board housing.

• EMI foam bisa dilepas dengan lembut menggunakan spudger.
• Kabel kamera harus dikeluarkan dengan hati-hati agar tidak terputus.

⚠️ Pastikan kabel kamera tidak tertarik terlalu keras untuk menghindari kerusakan.

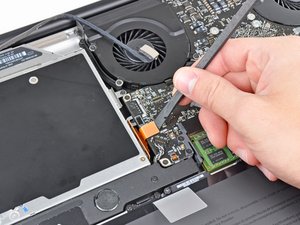

Langkah 7: Mengangkat Kabel Optical Drive

Gunakan spudger plastik untuk mengangkat kabel optical drive dari soketnya di logic board. Pastikan kabel dilepas dengan hati-hati agar tidak terputus.

• Kabel harus ditarik secara perlahan dan sejajar dengan permukaan board.
• Jika kabel terasa kaku, periksa apakah ada clip atau pengunci yang masih terpasang.

⚠️ Jangan menarik terlalu keras, karena bisa merusak kabel atau soket.

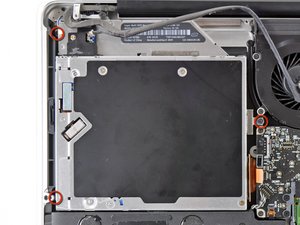

Langkah 8: Menghilangkan Screws Optical Drive

Lepaskan tiga screw berukuran 3.5 mm yang mengunci optical drive ke upper case. Untuk screw terdekat dengan baterai, gunakan T6 Torx screwdriver untuk memudahkan pengangkatan.

• Gunakan obeng yang sesuai dengan ukuran screw untuk menghindari kerusakan.
• Simpan semua screw di tempat yang aman untuk mencegah kehilangan.

⚠️ Jangan memaksa melepas screw jika masih tertahan, karena bisa merusak casing laptop.

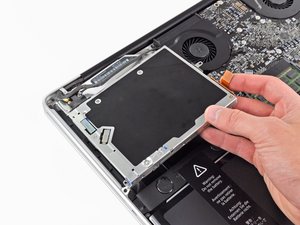

Langkah 9: Mengangkat Optical Drive

Setelah semua screw dilepas, angkat optical drive dari upper case. Pastikan tidak ada kabel yang tertinggal atau terjepit saat mengangkat.

• Periksa kabel dan komponen sekitar untuk memastikan tidak ada yang tertinggal.
• Jika optical drive terasa kaku, pastikan semua screw sudah dilepas sepenuhnya.

⚠️ Jangan menarik terlalu keras, karena bisa merusak kabel atau komponen di sekitarnya.

Estimasi Biaya

Estimasi biaya spare part: Rp 500.000 – Rp 1.000.000 tergantung merek dan kualitas. Untuk hasil terbaik, gunakan spare part original atau OEM berkualitas.

Pertanyaan yang Sering Ditanyakan

Tips & Penutup

💡 Pastikan semua komponen dilepas dengan hati-hati dan disimpan dengan rapi. Jika kamu ragu atau tidak yakin melakukan sendiri, LPComp menyediakan spare part berkualitas dan layanan konsultasi teknis gratis — kunjungi lpcomp.my.id atau toko Shopee kami.
