Panduan Ganti Logic Board MacBook Air A1237 dan A1304

Logic board adalah otak dari laptop MacBook Air. Jika rusak, laptop tidak akan berfungsi. Panduan ini membantu Anda mengganti logic board secara mandiri.

Alat yang dibutuhkan: obeng Phillips, spudger plastik, alat pengangkat lembut, dan alat pengunci kabel.

Langkah 1: Matikan Laptop dan Buka Tutup Bawah

Pastikan laptop dalam keadaan mati dan tidak tersambung ke sumber daya. Lepaskan sepuluh baut Phillips yang mengunci tutup bawah laptop: enam baut berukuran 2,8 mm, dua baut 3,8 mm, dan dua baut 5,4 mm.

• Buka tutup bawah dengan hati-hati.
• Jangan menarik terlalu keras untuk menghindari kerusakan pada kabel.

⚠️ Jika baut terlalu kencang, gunakan obeng dengan ujung runcing untuk menghindari kerusakan pada casing.

Langkah 2: Lepaskan Tutup Bawah dan Baterai

Lepaskan tutup bawah dengan menariknya ke belakang hingga kait pengunci terlepas. Pastikan tidak ada kabel yang masih terhubung.

• Lepaskan baterai dengan hati-hati.
• Jika mengganti baterai baru, pastikan untuk kalibrasi setelah pemasangan.

⚠️ Baterai laptop masih memiliki daya, jadi pastikan laptop benar-benar mati sebelum memulai.

Langkah 3: Lepaskan Kabel Mikrofon dan Tutup Estetika

Gunakan spudger plastik untuk melepaskan kabel mikrofon dari bracket hard drive. Pastikan tidak merobek kabel.

• Lepaskan tutup estetika dengan mengangkatnya dari tempatnya.
• Hindari menggunakan alat tajam untuk menghindari kerusakan pada casing.

⚠️ Jika kabel terasa kaku, pastikan tidak ada bagian lain yang masih terhubung.

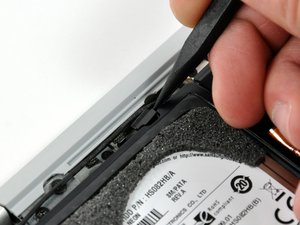

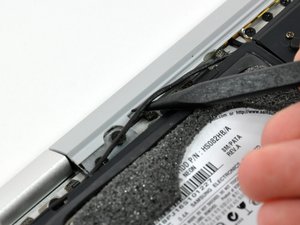

Langkah 4: Lepaskan Baut Hard Drive dan Angkat Hard Drive

Lepaskan empat baut Phillips yang mengunci hard drive: dua baut berukuran 4,7 mm dan dua baut 3,9 mm.

• Pastikan semua baut dilepas sebelum mencoba mengangkat hard drive.
• Gunakan alat pengangkat lembut untuk menghindari kerusakan pada komponen.

⚠️ Jangan menarik kabel secara langsung, karena bisa terputus.

Langkah 5: Lepaskan Logic Board dari Casing

Lepaskan tiga baut Phillips yang mengunci logic board ke casing laptop.

• Setelah semua baut dilepas, angkat logic board secara perlahan.
• Pastikan tidak ada kabel yang masih terhubung.

⚠️ Jika logic board terasa terikat, periksa kembali apakah ada baut atau kabel yang masih tersisa.

Pertanyaan yang Sering Ditanyakan

Tips & Penutup

💡 Pastikan semua komponen terlepas dengan sempurna sebelum mengangkat logic board. Jika kamu ragu atau tidak yakin melakukan sendiri, LPComp menyediakan spare part berkualitas dan layanan konsultasi teknis gratis — kunjungi lpcomp.my.id atau toko Shopee kami.
