Panduan Ganti I/O Board MacBook Pro 15" A1226/A1260

Permasalahan pada I/O board MacBook Pro 15" A1226/A1260 bisa menyebabkan kegagalan port dan daya. Ganti I/O board dengan langkah-langkah terstruktur untuk memperbaiki masalah ini.

Alat yang dibutuhkan: obeng Phillips, spudger plastik, alat pengangkat lembut, dan pinset.

Langkah 1: Mengeluarkan Baterai

Untuk memulai penggantian I/O board, baterai harus dilepas terlebih dahulu. Gunakan jari untuk menekan kedua tab pelepas baterai ke arah yang berlawanan dengan baterai.

• Setelah tab terlepas, angkat baterai secara perlahan.
• Jangan menarik baterai terlalu keras untuk menghindari kerusakan pada kabel.

⚠️ Pastikan laptop dalam keadaan mati sebelum memulai proses ini.

Langkah 2: Menghapus Sekrup di Sisi RAM dan Hinge

Langkah berikutnya adalah menghapus sekrup yang mengunci bagian RAM dan hinge. Gunakan obeng T6 untuk mengangkat dua sekrup 10 mm di sisi RAM.

• Kemudian, gunakan obeng Phillips untuk mengangkat empat sekrup 14.5 mm di sepanjang hinge.
• Simpan semua sekrup dengan rapi untuk menghindari kehilangan.

⚠️ Pastikan obeng yang digunakan sesuai dengan ukuran sekrup.

Langkah 3: Menghapus Sekrup di Sisi Port

Setelah sekrup di sisi RAM dan hinge terlepas, selanjutnya adalah mengangkat empat sekrup 3.2 mm di sisi port laptop.

• Gunakan obeng Phillips PH00 untuk memutar sekrup hingga terlepas.
• Keluarkan sekrup dengan hati-hati dan simpan di tempat yang aman.

⚠️ Jangan memaksa jika sekrup terasa kaku, mungkin masih ada kabel yang terhubung.

Langkah 4: Menghapus Sekrup di Bagian Belakang

Putar laptop 90 derajat dan lanjutkan dengan mengangkat dua sekrup 3.2 mm di bagian belakang laptop.

• Gunakan obeng Phillips PH00 untuk melepas sekrup.
• Periksa area sekitar untuk memastikan tidak ada kabel yang terhalang.

⚠️ Pastikan laptop tidak terjatuh saat dalam posisi ini.

Langkah 5: Menghapus Sekrup di Sisi Laptop

Putar laptop 90 derajat lagi dan lepaskan empat sekrup 3.2 mm di sisi laptop.

• Gunakan obeng Phillips PH00 untuk memutar dan mengangkat sekrup.
• Kelompokkan sekrup berdasarkan ukuran dan lokasi untuk memudahkan pemasangan kembali.

⚠️ Jangan melepas lebih dari yang diperlukan untuk menghindari kerusakan pada casing.

Langkah 6: Mengangkat Casing Laptop

Casing laptop masih terhubung ke logic board melalui kabel ribbon. Jangan menarik casing secara langsung.

• Lepaskan casing dari belakang dengan menarik perlahan ke atas.
• Kerja dengan hati-hati di sepanjang sisi untuk melepaskan kabel.

⚠️ Jika kabel terasa kaku, periksa apakah ada bagian lain yang masih terhubung.

Langkah 7: Menghubungkan Kabel Keyboard dan Trackpad

Kabel keyboard dan trackpad harus diputuskan sebelum casing sepenuhnya dilepas. Gunakan spudger plastik untuk melepas kabel.

• Lepaskan pita pengikat jika diperlukan.
• Periksa kabel untuk memastikan tidak ada kerusakan.

⚠️ Jangan menarik kabel terlalu keras untuk menghindari kerusakan.

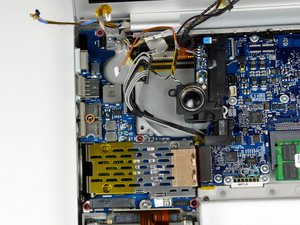

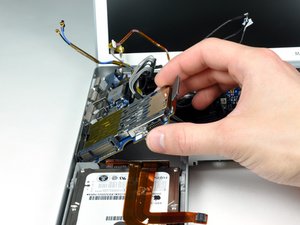

Langkah 8: Menghapus Sekrup I/O Board

Setelah casing terlepas, lepaskan empat sekrup T6 dan satu standoff yang mengunci I/O board.

• Gunakan obeng T6 untuk melepas sekrup.
• Lepaskan standoff dengan hati-hati.

⚠️ Pastikan semua sekrup terlepas sebelum mencoba mengangkat I/O board.

Langkah 9: Mengangkat I/O Board

I/O board terpasang di atas cage ExpressCard. Lepaskan empat sekrup yang mengunci board.

• Gunakan obeng Phillips untuk melepas sekrup.
• Angkat I/O board dengan hati-hati dari cage.

⚠️ Pastikan tidak ada kabel yang masih terhubung sebelum mengangkat board.

Estimasi Biaya

Estimasi biaya spare part: Rp 500.000 – Rp 1.500.000 tergantung merek dan kualitas. Untuk hasil terbaik, gunakan spare part original atau OEM berkualitas.
