Panduan Ganti I/O Board MacBook Air 13" Mid 2012

Port MagSafe, USB, dan headphone jack pada MacBook Air 13" Mid 2012 bisa rusak dan memerlukan penggantian I/O board. Panduan ini membantu Anda mengganti komponen tersebut dengan langkah-langkah terperinci.

Alat yang dibutuhkan: obeng Pentalobe, spudger plastik, obeng Torx T5, dan kain lembut.

Langkah 1: Matikan Laptop dan Buka Tutup Bawah

Pastikan laptop dalam keadaan mati dan layar tertutup. Letakkan laptop di permukaan lembut dengan sisi atas menghadap ke bawah untuk mencegah kerusakan.

• Gunakan obeng Pentalobe ukuran P5 untuk melepas 10 sekrup yang mengunci tutup bawah.
• Hindari menekan bagian layar atau komponen internal saat membuka tutup.

⚠️ Pastikan semua sekrup dilepas sebelum mencoba melepas tutup bawah.

Langkah 2: Lepas Tutup Bawah

Setelah semua sekrup dilepas, masukkan jari di antara layar dan tutup bawah, lalu tarik ke atas untuk melepas tutup.

• Pastikan tidak ada kabel atau komponen yang masih terhubung.
• Simpan tutup bawah di tempat aman agar tidak terkena debu atau kerusakan.

⚠️ Jangan memaksa jika tutup bawah masih terkunci, pastikan semua sekrup sudah dilepas.

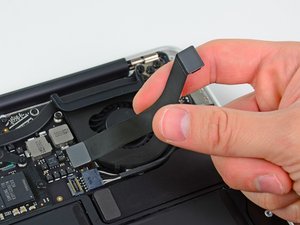

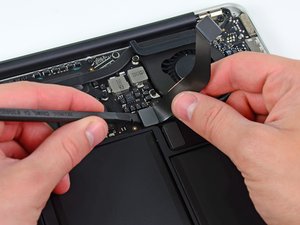

Langkah 3: Lepaskan Kabel I/O Board

Kabel I/O board terhubung ke papan logika dan memiliki soket yang dalam. Gunakan spudger plastik untuk menekan kunci pengunci sebelum menarik kabel.

• Tarik kabel secara perlahan ke atas dekat titik sambungan.
• Jangan menarik kabel dengan kekuatan berlebihan untuk menghindari kerusakan.

⚠️ Kabel yang rusak bisa menyebabkan kehilangan fungsi port, pastikan kabel dilepas dengan hati-hati.

Langkah 4: Lepaskan Kabel Fan

Kabel fan terhubung ke papan logika dan perlu dilepas sebelum I/O board dapat diambil.

• Lepaskan kabel fan dari soketnya dengan hati-hati.
• Pastikan kabel tidak terkait dengan komponen lain.

⚠️ Jangan memaksa kabel jika masih terkunci, pastikan semua kabel terlepas sebelum melanjutkan.

Langkah 5: Lepaskan Sekrup I/O Board

Cari sekrup T5 Torx berukuran 4.0 mm yang mengunci I/O board ke dalam casing.

• Gunakan obeng Torx T5 untuk melepas sekrup tersebut.
• Jangan memutar sekrup terlalu keras untuk menghindari kerusakan ulir.

⚠️ Pastikan sekrup dilepas sepenuhnya sebelum mencoba mengangkat I/O board.

Langkah 6: Angkat I/O Board

Dengan sekrup dan kabel sudah dilepas, I/O board bisa diangkat dari sisi dekat papan logika.

• Tarik I/O board secara perlahan ke atas.
• Pastikan tidak ada kabel atau komponen lain yang masih terhubung.

⚠️ Jangan menarik I/O board terlalu keras jika masih terkunci, pastikan semua kabel sudah dilepas.

Estimasi Biaya

Estimasi biaya spare part: Rp 500.000 – Rp 1.200.000 tergantung merek dan kualitas. Untuk hasil terbaik, gunakan spare part original atau OEM berkualitas.

Pertanyaan yang Sering Ditanyakan

Tips & Penutup

💡 Pastikan tangan Anda bersih dan bebas minyak saat memegang komponen elektronik. Jika kamu ragu atau tidak yakin melakukan sendiri, LPComp menyediakan spare part berkualitas dan layanan konsultasi teknis gratis — kunjungi lpcomp.my.id atau toko Shopee kami.
