Frame I/O MacBook Core 2 Duo sering rusak akibat benturan atau usia penggunaan. Ganti frame ini bisa memperbaiki masalah koneksi port dan meningkatkan kenyamanan penggunaan laptop.
Alat yang dibutuhkan: obeng Phillips, spudger plastik, alat pembuka plastik, dan kabel penghubung.
Langkah 1: Mengunci Baterai dengan Menggunakan Obeng
Untuk menghindari baterai terlepas selama proses servis, pertama-tama kamu perlu memutar sekrup pengunci baterai sebesar 90 derajat ke arah searah jarum jam. Gunakan uang koin atau spudger plastik untuk memutar sekrup tersebut.
- Periksa posisi sekrup pengunci baterai di bagian bawah laptop.
- Jangan memutar sekrup terlalu keras untuk menghindari kerusakan.
⚠️ Pastikan laptop dalam keadaan mati sebelum memulai langkah ini untuk menghindari risiko korsleting.
Langkah 2: Mengangkat Baterai dari Laptop
Setelah sekrup pengunci baterai terputar, kamu bisa mengangkat baterai secara perlahan. Pastikan baterai tidak terkait dengan komponen lain di dalam laptop.
- Gunakan spudger plastik untuk membantu mengangkat baterai.
- Jangan menarik baterai terlalu keras untuk menghindari kerusakan pada kabel penghubung.
⚠️ Jika baterai terasa terkunci, jangan dipaksa. Periksa kembali apakah semua sekrup sudah dilepas.
Langkah 3: Menghapus Sekrup di Sisi Kanan Kompartemen Baterai
Kamu perlu menghapus dua sekrup Phillips dari sisi kanan kompartemen baterai. Pastikan sekrup yang dihapus bukan yang berada di dekat kabel penghubung baterai.
- Gunakan obeng Phillips ukuran #000 untuk melepas sekrup.
- Simpan sekrup dalam wadah kecil untuk menghindari kehilangan.
⚠️ Jangan mengganti sekrup dengan ukuran yang tidak sesuai, karena bisa merusak lubang sekrup.
Langkah 4: Menghapus Sekrup di Depan Kompartemen Baterai
Kamu perlu menghapus empat sekrup Phillips dari depan kompartemen baterai. Jika kamu bekerja dari sisi kiri, pastikan sekrup yang dihapus adalah sekrup ke-2, ke-4, ke-7, dan ke-9.
- Gunakan obeng Phillips ukuran #000 untuk melepas sekrup.
- Periksa ukuran sekrup agar sesuai dengan lubang.
⚠️ Jangan memaksa jika sekrup terasa sulit dilepas. Periksa apakah sekrup sudah terlepas sebagian.
Langkah 5: Menghapus Sekrup di Bagian Belakang Laptop
Kamu perlu menghapus dua sekrup Phillips ukuran #00 dari bagian belakang laptop. Pastikan sekrup yang dihapus memiliki ukuran 11 mm dan 7.25 mm sesuai dengan panduan.
- Gunakan obeng Phillips ukuran #00 untuk melepas sekrup.
- Simpan sekrup dalam wadah terpisah untuk menghindari kebingungan.
⚠️ Pastikan kamu tidak melepas sekrup yang tidak tercantum dalam panduan untuk menghindari kerusakan struktur laptop.
Langkah 6: Menghapus Sekrup di Sisi Optical Drive
Kamu perlu menghapus dua sekrup Phillips ukuran #00 dari sisi optical drive (sisi kanan) laptop. Pastikan sekrup yang dihapus memiliki ukuran 5.2 mm sesuai dengan panduan.
- Gunakan obeng Phillips ukuran #00 untuk melepas sekrup.
- Periksa apakah sekrup sudah terlepas sebagian sebelum menariknya.
⚠️ Jangan memaksa jika sekrup terasa sulit dilepas. Periksa apakah sekrup sudah terlepas sebagian.
Langkah 7: Mengangkat Casing Atas dengan Hati-Hati
Karena ada kabel penghubung antara casing atas dan papan logika, kamu tidak boleh menarik casing atas terlalu keras. Gunakan alat pembuka plastik atau kartu kredit yang sudah tidak terpakai untuk membantu mengangkat casing.
- Periksa kabel penghubung sebelum menarik casing.
- Jangan menarik casing terlalu keras untuk menghindari kerusakan pada kabel.
⚠️ Jika kabel terasa terkunci, jangan dipaksa. Periksa kembali apakah semua sekrup sudah dilepas.

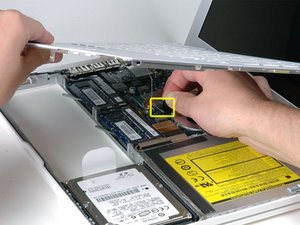

Langkah 8: Mengangkat Kabel Penghubung Casing Atas
Kamu perlu mengangkat kabel penghubung casing atas dengan hati-hati. Tarik tab hitam di ujung kabel penghubung dari soket di papan logika.
- Jika tidak ada tab hitam, kamu bisa menggunakan alat pembuka plastik untuk membantu.
- Periksa kabel penghubung sebelum menariknya.
⚠️ Jangan menarik kabel terlalu keras untuk menghindari kerusakan pada kabel.
Estimasi Biaya
Estimasi biaya spare part: Rp 200.000 – Rp 500.000 tergantung merek dan kualitas. Untuk hasil terbaik, gunakan spare part original atau OEM berkualitas.
Pertanyaan yang Sering Ditanyakan
Apakah saya bisa mengganti frame I/O sendiri?
Ya, kamu bisa mengganti frame I/O sendiri jika memiliki pengalaman servis laptop. Namun, pastikan kamu mengikuti panduan dengan hati-hati untuk menghindari kerusakan tambahan.
Apakah semua sekrup bisa dilepas dengan obeng biasa?
Beberapa sekrup membutuhkan obeng khusus seperti Phillips #000 atau #00. Pastikan kamu memiliki alat yang sesuai untuk menghindari kerusakan sekrup.
Apakah saya perlu mengganti semua sekrup?
Tidak, hanya sekrup yang tercantum dalam panduan yang perlu dilepas. Pastikan kamu tidak melepas sekrup yang tidak tercantum untuk menghindari kerusakan struktur laptop.
Tips & Penutup
💡 Pastikan kamu mengikuti panduan dengan hati-hati dan gunakan alat yang tepat untuk menghindari kerusakan komponen lain. Jika kamu ragu atau tidak yakin melakukan sendiri, LPComp menyediakan spare part berkualitas dan layanan konsultasi teknis gratis — kunjungi lpcomp.my.id atau toko Shopee kami.
