MacBook Pro 15" Retina Display Late 2013 memiliki logic board yang kompleks dan memerlukan perawatan yang tepat. Jika Anda mengalami masalah dengan logic board, maka panduan ini akan membantu Anda menggantinya dengan mudah dan aman.

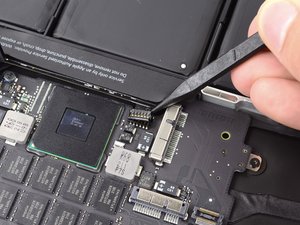

Langkah 1: Lepaskan Konektor Speaker Kiri
Gunakan ujung datar spudger untuk melepas konektor speaker kiri dari soketnya di logic board. Pastikan Anda melepasnya dengan hati-hati agar tidak merusak komponen lainnya.

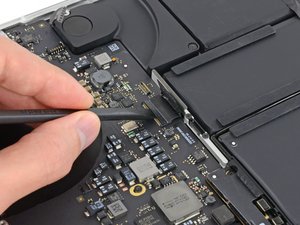

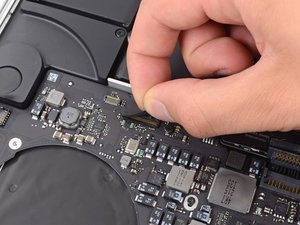

Langkah 2: Lepaskan Konektor Keyboard Ribbon
Lepaskan pita yang menutupi konektor keyboard ribbon. Gunakan ujung datar spudger untuk mengangkat flap penahan di soket ZIF keyboard ribbon.

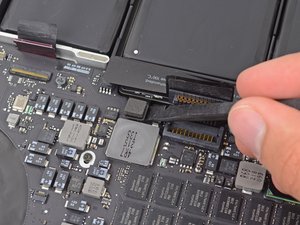

Langkah 3: Lepaskan Konektor Trackpad Ribbon
Gunakan ujung datar spudger untuk melepas konektor trackpad ribbon dari soketnya.

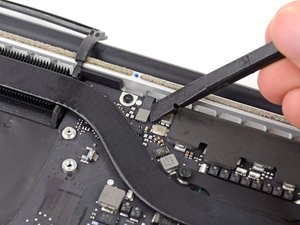

Langkah 4: Lepaskan Konektor Keyboard Backlight
Gunakan ujung datar spudger untuk melepas konektor keyboard backlight dari soketnya di logic board.

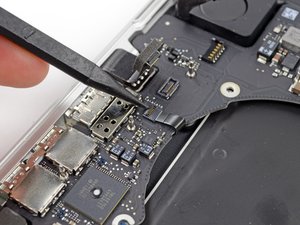

Langkah 5: Lepaskan Konektor Mikrofon Ribbon
Gunakan ujung spudger atau kuku untuk mengangkat flap penahan di soket ZIF mikrofon ribbon. Pastikan Anda mengangkatnya dengan hati-hati agar tidak merusak komponen lainnya.
Langkah 6: Lepaskan Konektor Display Data
Gunakan ujung spudger untuk mengangkat kunci konektor display data dan memutarnya ke arah sisi DC-In komputer. Tarik konektor display data secara lurus dari soketnya di logic board.
Langkah 7: Lepaskan Tutup Sekrup
Gunakan ujung datar spudger untuk melepas tutup sekrup yang terangkat di dekat konektor MagSafe 2. Lokasi sekrup ini mungkin berbeda-beda antara model.
Langkah 8: Lepaskan Sekrup Logic Board
Lepaskan enam sekrup yang mengamankan logic board ke upper case: satu sekrup T5 Torx 3,1 mm, satu sekrup T5 Torx 2,5 mm, satu sekrup T5 Torx perak 5,5 mm, dan dua sekrup T5 Torx 5,7 mm.
Langkah 9: Angkat Logic Board
Angkat logic board dari sisi dengan hati-hati. Pastikan Anda melepasnya dengan benar agar tidak merusak komponen lainnya.
Tips & Catatan
⚠️ Pastikan Anda melepas semua komponen dengan hati-hati dan benar untuk menghindari kerusakan pada logic board atau komponen lainnya. 💡 Jika Anda tidak yakin dengan langkah-langkah di atas, sebaiknya Anda meminta bantuan dari teknisi yang berpengalaman.
- Keyboard Protector Laptop 11 12 14 15 16 Inch Universal Pelindung Cove · Rp7.000
- Air Blower Pembersih Debu Karet Manual Kamera Lensa Laptop Keyboard Se · Rp10.300
- 2pcs Rubber Feet Macbook Pro 13" 15" 17" A1278 A1286 A1297 · Rp16.000
- 2pcs Rubber Feet Macbook Air Pro Retina 13 15 A1398 A1425 A1502 · Rp13.000
Pertanyaan yang Sering Ditanyakan (FAQ)
Apa saja alat yang dibutuhkan untuk mengganti Logic Board MacBook Pro 15?
Obeng Torx, obeng Phillips, dan spudger untuk melepas konektor dan baut.
Berapa lama waktu yang dibutuhkan untuk mengganti Logic Board MacBook Pro 15?
Waktu penggantian sekitar 2-3 jam, tergantung pada kemampuan teknis.
Apa risiko kesalahan saat mengganti Logic Board MacBook Pro 15?
Risiko kerusakan komponen lain, seperti konektor atau baut, jika tidak hati-hati.
Berapa biaya untuk mengganti Logic Board MacBook Pro 15?
Biaya tergantung pada harga Logic Board dan jasa teknisi, sekitar Rp 5-10 juta.
