Ganti Hinge Kiri MacBook Pro 17" Unibody

Jika layar laptop Anda sulit dijaga dalam posisi tegak, mungkin hinge kiri sudah rusak. Panduan ini akan membantu Anda mengganti hinge kiri MacBook Pro 17" Unibody secara mandiri.

Alat yang dibutuhkan: obeng Phillips, spudger plastik, dan alat pemisah kabel.

Langkah 1: Menghilangkan Screws Bawah Case

Lepaskan sepuluh buah screw yang mengunci lower case ke upper case. Terdiri dari tiga screw berukuran 13.5 mm dan tujuh screw berukuran 3 mm.

• Pastikan semua screw dilepas dengan hati-hati untuk menghindari kerusakan pada casing.
• Simpan screw dalam wadah kecil agar tidak tercecer.

⚠️ Jangan memakai obeng yang terlalu keras untuk menghindari kerusakan pada casing laptop.

Langkah 2: Mengangkat Lower Case

Gunakan jari untuk menekan bagian bawah lower case ke arah vent dan angkat perlahan untuk melepaskan dua klem.

• Perhatikan posisi klem agar tidak terlepas saat memasang kembali.
• Angkat dengan perlahan untuk menghindari kerusakan pada kabel internal.

⚠️ Jangan menarik terlalu keras, karena bisa merusak kabel di dalam casing.

Langkah 3: Menghubungkan Kabel Bluetooth

Pindahkan kabel Bluetooth ke arah kipas untuk melepaskan dari papan Bluetooth.

• Pastikan kabel tidak terlipat atau tertarik saat dilepas.
• Lepaskan dengan gerakan paralel ke permukaan optical drive.

⚠️ Jangan menarik kabel secara langsung, karena bisa merusak konektor.

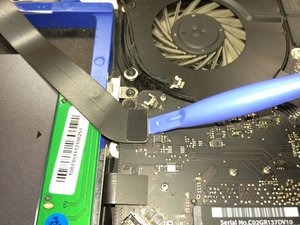

Langkah 4: Mengangkat Penutup Kabel Bluetooth

Gunakan spudger untuk mengangkat penutup plastik di atas dan sisi papan Bluetooth.

• Periksa model laptop Anda, karena lokasi konektor bisa berbeda pada model 2011.
• Angkat penutup dengan lembut untuk menghindari retak.

⚠️ Jangan memakai spudger logam untuk menghindari kerusakan pada komponen.

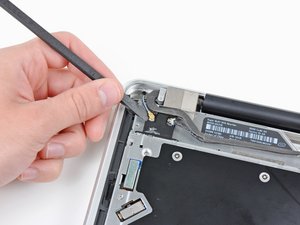

Langkah 5: Mengangkat Konektor Antena Bluetooth

Gunakan spudger untuk mengangkat konektor antena dari papan Bluetooth.

• Pastikan konektor dilepas dengan hati-hati agar tidak terputus.
• Periksa apakah ada kabel lain yang terhubung ke papan.

⚠️ Jangan menekan terlalu keras, karena bisa merusak papan.

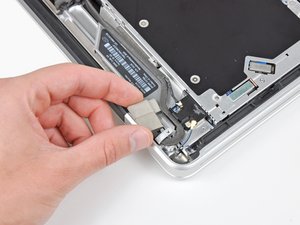

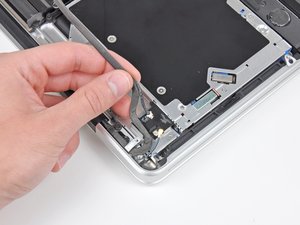

Langkah 6: Mengangkat EMI Foam dan Kabel Kamera

Lepaskan EMI foam jika masih ada dan pindahkan kabel kamera dari slot di papan Bluetooth.

• Simpan EMI foam dengan rapi untuk dipasang kembali.
• Periksa apakah kabel kamera terkunci di tempatnya.

⚠️ Jangan merobek atau merusak kabel kamera.

Langkah 7: Menghilangkan Penjepit Kabel Kamera

Lepaskan dua screw berukuran 7.1 mm yang mengunci penjepit kabel kamera.

• Pastikan penjepit dilepas dengan hati-hati.
• Simpan screw dalam wadah kecil.

⚠️ Jangan menarik kabel kamera saat penjepit masih terpasang.

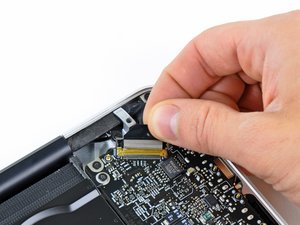

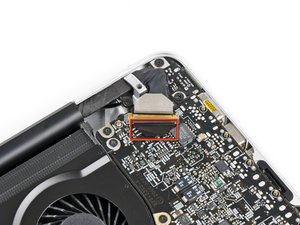

Langkah 8: Mengangkat Kabel Data Layar

Lepaskan flap plastik dan putar ke arah DC-In, lalu tarik kabel data layar dari soketnya.

• Periksa apakah kabel terkunci di tempatnya.
• Angkat dengan lembut untuk menghindari kerusakan.

⚠️ Jangan menarik kabel secara langsung, karena bisa merusak soket.

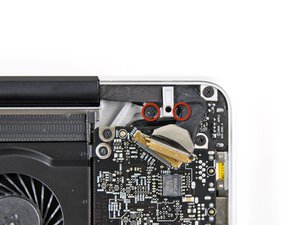

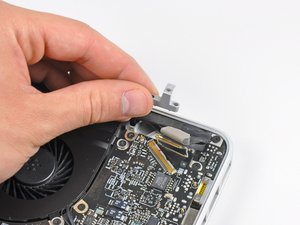

Langkah 9: Menghilangkan Penjepit Kabel Data Layar

Lepaskan dua screw berukuran 7.1 mm yang mengunci penjepit kabel data layar.

• Pastikan penjepit dilepas dengan hati-hati.
• Simpan screw dalam wadah kecil.

⚠️ Jangan menarik kabel data layar saat penjepit masih terpasang.

Pertanyaan yang Sering Ditanyakan

Tips & Penutup

💡 Pastikan semua komponen dilepas dengan benar sebelum memasang hinge baru. Jika kamu ragu atau tidak yakin melakukan sendiri, LPComp menyediakan spare part berkualitas dan layanan konsultasi teknis gratis — kunjungi lpcomp.my.id atau toko Shopee kami.
