Panduan Ganti Motherboard Lenovo Yoga 3 11

Perbaiki laptop Lenovo Yoga 3 11 dengan mengganti motherboard. Masalah seperti laptop tidak menyala atau tidak merespons bisa diatasi dengan penggantian ini.

Alat yang dibutuhkan: obeng Phillips, spudger plastik, pinset, dan alat pengangkat kabel.

Langkah 1: Menghilangkan Case Bawah Laptop

Lepaskan 11 sekrup T5 berukuran 6 mm yang memegang case bawah laptop. Pastikan semua sekrup dilepas sebelum mencoba mengangkat case.

• Gunakan obeng T5 untuk melepas sekrup secara perlahan.
• Hindari memaksa case bawah jika sekrup belum terlepas.

⚠️ Jangan menarik case terlalu keras untuk menghindari kerusakan pada kabel internal.

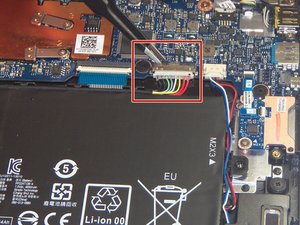

Langkah 2: Menghubungkan Kembali Kabel

Gunakan pinset untuk memisahkan kabel baterai dari konektor. Pastikan kabel tidak terjepit atau terkait dengan komponen lain.

• Lepaskan kabel baterai dengan gerakan perlahan.
• Periksa apakah ada kabel lain yang terhubung di sekitar area baterai.

⚠️ Pastikan laptop dalam keadaan mati sebelum memisahkan kabel baterai untuk menghindari risiko pendek.

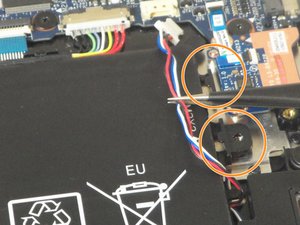

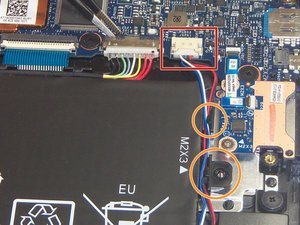

Langkah 3: Mengangkat Baterai

Setelah kabel baterai dilepas, gunakan pinset untuk mengangkat baterai dari tempatnya. Pastikan baterai tidak terkunci di dalam casing.

• Lepaskan kabel speaker yang terhubung ke baterai.
• Angkat baterai dengan hati-hati untuk menghindari kerusakan pada kabel.

⚠️ Jangan menekan atau memutar baterai karena bisa menyebabkan kerusakan permanen.

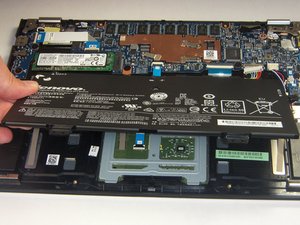

Langkah 4: Mengangkat Kabel Layar

Gunakan spudger plastik untuk mengangkat kabel layar dari motherboard. Pastikan kabel tidak terjepit atau terkait dengan komponen lain.

• Lepaskan kabel dengan gerakan perlahan.
• Periksa apakah ada kabel lain yang terhubung ke motherboard.

⚠️ Jangan memaksa kabel jika terasa kaku untuk menghindari kerusakan pada motherboard.

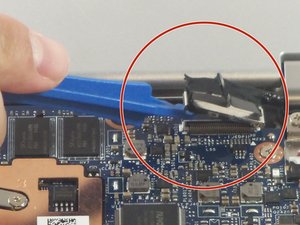

Langkah 5: Menghubungkan Kabel I/O

Lepaskan kabel I/O dengan mengangkat tab hitam yang menahan kabel. Pastikan kabel terlepas sepenuhnya dari konektor.

• Gunakan pinset untuk mengangkat tab hitam.
• Lepaskan kabel secara perlahan tanpa menarik terlalu keras.

⚠️ Jangan menarik kabel terlalu keras untuk menghindari kerusakan pada konektor.

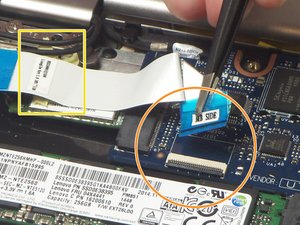

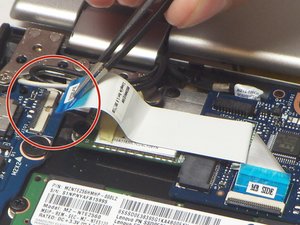

Langkah 6: Mengangkat Kartu Nirkabel dan SSD

Lepaskan dua sekrup Phillips #00 yang memegang kartu nirkabel dan SSD. Pastikan semua sekrup dilepas sebelum mengangkat komponen.

• Gunakan pinset untuk melepas kabel antena hitam dan putih.
• Periksa apakah ada kabel lain yang terhubung ke komponen tersebut.

⚠️ Pastikan tidak ada kabel yang masih terhubung sebelum mengangkat komponen.

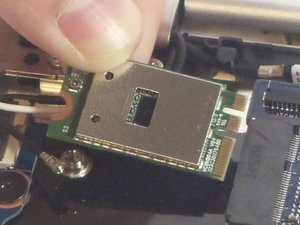

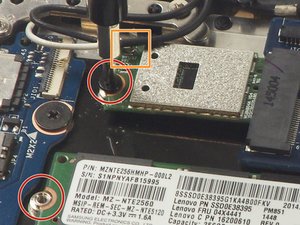

Langkah 7: Mengangkat Sekrup Tambahan

Lepaskan tiga sekrup hitam berukuran 2 mm dan satu sekrup perak berukuran 4 mm. Pastikan semua sekrup dilepas sebelum melanjutkan.

• Gunakan obeng Phillips #00 untuk melepas sekrup.
• Hindari memakai obeng yang terlalu besar untuk menghindari kerusakan pada casing.

⚠️ Pastikan semua sekrup dilepas sebelum mencoba mengangkat motherboard.

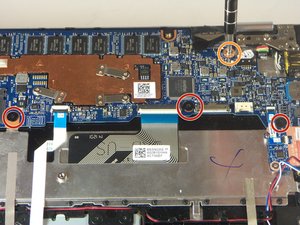

Langkah 8: Mengangkat Motherboard

Setelah semua sekrup dan kabel dilepas, angkat motherboard secara perlahan dari casing. Pastikan tidak ada kabel yang masih terhubung.

• Periksa apakah ada kabel yang terlewat atau masih terhubung.
• Gunakan spudger plastik untuk membantu mengangkat motherboard.

⚠️ Jangan memaksa motherboard jika terasa kaku untuk menghindari kerusakan pada komponen.

Estimasi Biaya

Estimasi biaya spare part: Rp 1.000.000 – Rp 2.500.000 tergantung merek dan kualitas. Untuk hasil terbaik, gunakan spare part original atau OEM berkualitas.

Pertanyaan yang Sering Ditanyakan

Tips & Penutup

💡 Pastikan kamu memiliki cukup cahaya dan ruang kerja yang rapi untuk menghindari kesalahan saat mengganti motherboard. Jika kamu ragu atau tidak yakin melakukan sendiri, LPComp menyediakan spare part berkualitas dan layanan konsultasi teknis gratis — kunjungi lpcomp.my.id atau toko Shopee kami.
