Perbaikan motherboard Lenovo IdeaPad 110 Touch-15ACL diperlukan jika laptop tidak menyala atau mengalami error sistem. Proses ini membutuhkan kehati-hatian dan alat khusus.
Alat yang dibutuhkan: obeng Phillips, spudger plastik, alat pembuka panel, dan pinset.
Langkah 1: Menghapus Sekrup di Bagian Belakang
Awali dengan melepas 13 buah sekrup berukuran 6 mm menggunakan obeng Phillips #0. Pastikan semua sekrup dilepas agar tidak terkunci saat panel dibuka.
- Cari sekrup di sekitar sisi belakang laptop.
- Jangan melewatkan sekrup kecil yang mungkin tersembunyi di bawah stiker.
⚠️ Jangan memaksa panel jika sekrup belum dilepas, karena bisa merusak kabel internal.

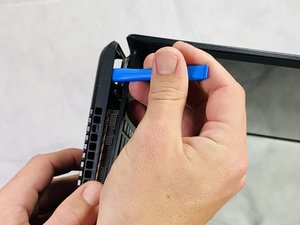

Langkah 2: Membuka Panel Belakang
Gunakan alat pembuka panel untuk melepaskan klem di bagian belakang laptop. Lakukan secara perlahan untuk menghindari kerusakan pada komponen.
- Hindari menarik panel ke arah drive optik.
- Periksa apakah ada kabel yang masih terhubung.
⚠️ Jangan memaksa panel jika masih ada klem yang terhubung.
Langkah 3: Mengeluarkan Drive Optik
Setelah panel terbuka, lepaskan drive optik dengan menariknya ke arah luar. Pastikan tidak ada sekrup yang masih terhubung ke drive.
- Cari dan lepaskan sekrup kecil yang mungkin masih terpasang.
- Kabel drive biasanya sudah dilepas sebelumnya.
⚠️ Jangan memakai kekuatan berlebihan, karena bisa merusak kabel.

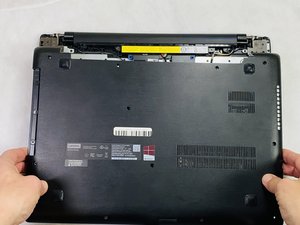

Langkah 4: Menghapus Panel Belakang
Setelah semua klem dilepas, angkat panel belakang secara perlahan. Pastikan tidak ada kabel yang masih terhubung ke motherboard.
- Periksa area di sekitar kabel untuk memastikan semua sudah dilepas.
- Jika ada kabel yang masih terhubung, lepaskan terlebih dahulu.
⚠️ Jangan menarik kabel secara langsung, karena bisa terputus.

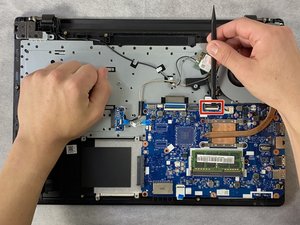

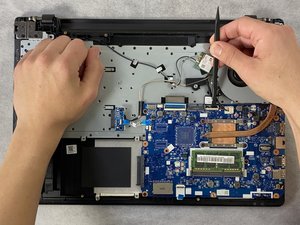

Langkah 5: Mengeluarkan Kabel Ribbon
Gunakan spudger plastik untuk melepaskan klem ZIF pada kabel ribbon. Setelah terlepas, angkat kabel secara perlahan.
- Periksa apakah ada kabel lain yang masih terhubung.
- Jangan menarik kabel terlalu keras.
⚠️ Pastikan kabel tidak terputus saat dilepas.

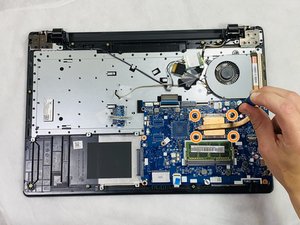

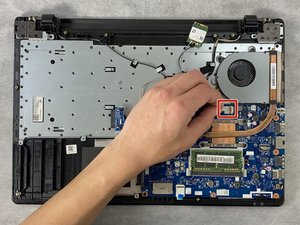

Langkah 6: Mengeluarkan Kipas dan Heatsink
Lepaskan kabel kipas dari motherboard, lalu lepas 4 sekrup 3 mm yang menghubungkan heatsink ke motherboard. Pastikan urutan pemasangan dicatat untuk proses pemasangan ulang.
- Gunakan obeng Phillips #0 untuk melepas sekrup.
- Periksa apakah ada kabel lain yang masih terhubung ke heatsink.
⚠️ Jangan memaksa heatsink jika masih ada kabel yang terhubung.

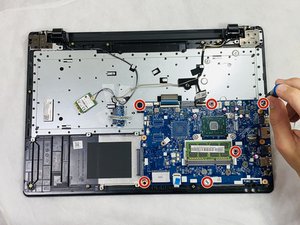

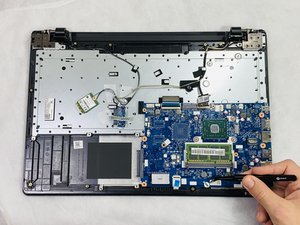

Langkah 7: Mengeluarkan Motherboard
Setelah semua kabel dan sekrup dilepas, lepaskan 6 sekrup 3 mm yang mengunci motherboard ke frame laptop. Pastikan semua sekrup dilepas, termasuk yang berada di bawah stiker.
- Cari sekrup yang mungkin tersembunyi di bawah stiker.
- Setelah sekrup dilepas, angkat motherboard secara perlahan.
⚠️ Jangan menarik motherboard terlalu keras, karena bisa merusak komponen lain.
Pertanyaan yang Sering Ditanyakan
Apakah saya bisa mengganti motherboard sendiri?
Ya, jika memiliki pengalaman servis laptop dan alat yang diperlukan. Namun, jika ragu, sebaiknya konsultasi ke teknisi.
Apakah semua laptop Lenovo memiliki cara penggantian yang sama?
Tidak, setiap model laptop memiliki perbedaan dalam struktur dan komponen. Pastikan mengikuti panduan spesifik untuk model Anda.
Apakah penggantian motherboard memengaruhi garansi laptop?
Ya, penggantian motherboard oleh pihak ketiga biasanya membatalkan garansi. Pastikan untuk memeriksa kebijakan garansi sebelum memulai.
Tips & Penutup
💡 Pastikan laptop dalam keadaan mati sebelum memulai pekerjaan. Jika kamu ragu atau tidak yakin melakukan sendiri, LPComp menyediakan spare part berkualitas dan layanan konsultasi teknis gratis — kunjungi lpcomp.my.id atau toko Shopee kami.
