Panduan Ganti Kipas Lenovo Yoga 910-13IKB

Laptop Lenovo Yoga 910-13IKB bisa mengalami panas berlebihan karena kipas rusak. Ganti kipas bisa memperbaiki masalah ini.

Estimasi waktu: 45 menit – 1 jam. Tingkat kesulitan: sedang.

Alat yang dibutuhkan: obeng Phillips, spudger plastik, obeng Torx T5, alas karet, dan pinset.

Langkah 1: Membuka Panel Belakang Laptop

Putar laptop ke bawah dan lepaskan 10 sekrup Torx T5 di sekeliling panel belakang menggunakan obeng Torx T5.

• Buka panel belakang dengan hati-hati.
• Periksa komponen di dalamnya untuk memastikan tidak ada kabel yang masih terhubung.

⚠️ Pastikan semua sekrup dilepas sebelum mencopot panel.

Langkah 2: Menghubungkan Kembali Kabel Baterai

Lepaskan kabel baterai dengan menariknya ke arah baterai, bukan ke atas.

• Gunakan spudger plastik untuk mengangkat penutup flap jika diperlukan.
• Jangan menarik kabel secara langsung untuk menghindari kerusakan.

⚠️ Jika kabel terasa kaku, pastikan tidak ada kabel lain yang masih terhubung.

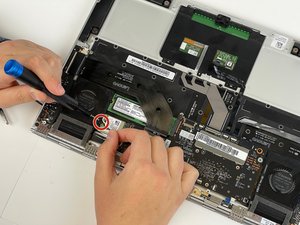

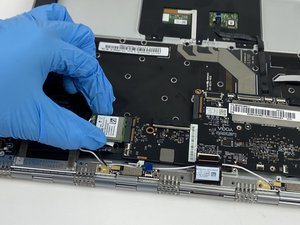

Langkah 3: Mengeluarkan Kartu Wi-Fi

Lepaskan sekrup 1 mm di sebelah kiri kartu Wi-Fi menggunakan obeng Phillips #0.

• Keluarkan kartu Wi-Fi dengan menariknya ke kiri secara perlahan.
• Periksa apakah ada kabel pendek atau komponen lain yang terhubung.

⚠️ Jangan menarik terlalu keras untuk menghindari kerusakan pada slot.

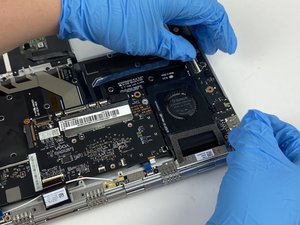

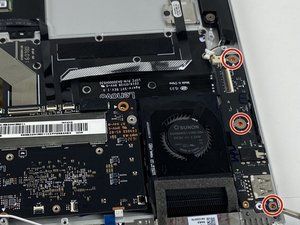

Langkah 4: Mengeluarkan Port USB di Sisi Kanan

Lepaskan tiga sekrup 1 mm di papan port USB sisi kanan menggunakan obeng Phillips #0.

• Keluarakan papan port USB dengan menariknya ke atas dan keluar.
• Periksa kabel yang terhubung ke papan tersebut.

⚠️ Pastikan tidak ada kabel yang masih terhubung sebelum mengangkatnya.

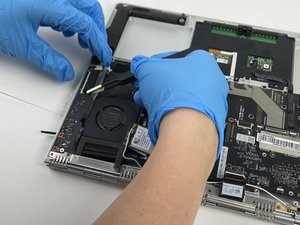

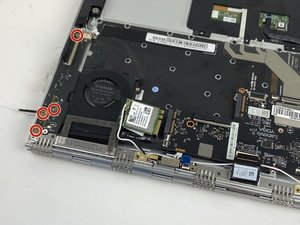

Langkah 5: Mengeluarkan Port USB di Sisi Kiri

Lepaskan empat sekrup 1 mm di papan port USB sisi kiri menggunakan obeng Phillips #0.

• Keluarakan papan port USB dengan menariknya ke atas dan keluar.
• Periksa kabel yang terhubung ke papan tersebut.

⚠️ Pastikan tidak ada kabel yang masih terhubung sebelum mengangkatnya.

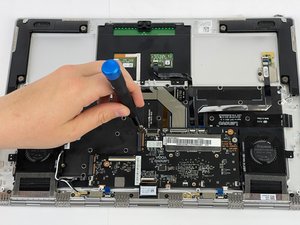

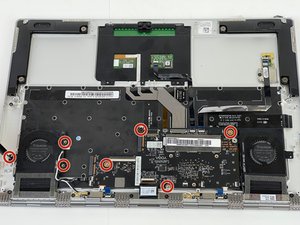

Langkah 6: Mengeluarkan Sekrup di Papan Utama

Lepaskan tujuh sekrup 1 mm di papan utama menggunakan obeng Phillips #0.

• Periksa area sekitar papan utama untuk memastikan tidak ada komponen yang masih terhubung.
• Simpan sekrup dalam wadah kecil untuk menghindari kehilangan.

⚠️ Jangan melepas sekrup yang tidak terlihat karena bisa merusak komponen lain.

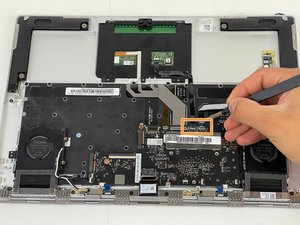

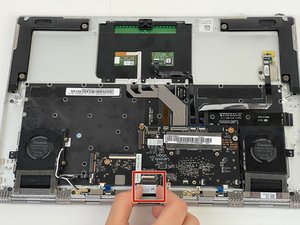

Langkah 7: Menghubungkan Kembali Kabel Papan Utama

Angkat strip kabel belakang dengan lembut ke arah Anda.

• Gunakan pinset untuk mengangkat kabel strip bagian atas.
• Periksa kabel yang terhubung untuk memastikan tidak ada yang terlepas.

⚠️ Jangan menarik terlalu keras untuk menghindari kerusakan pada kabel.

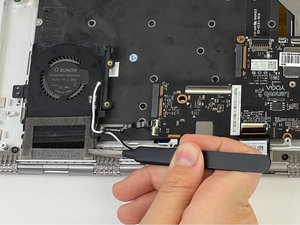

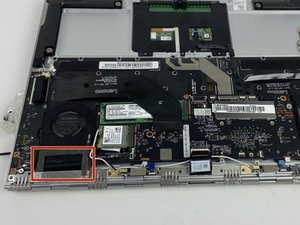

Langkah 8: Mengangkat Kipas dari Hinge

Lepaskan lem yang menempelkan kipas ke hinge dengan hati-hati.

• Gunakan alat pengangkat lembut untuk menghindari kerusakan pada port.
• Periksa apakah kipas masih terhubung ke papan utama.

⚠️ Jangan menarik kipas terlalu keras untuk menghindari kerusakan pada komponen lain.

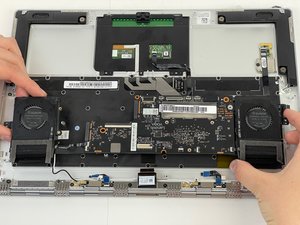

Langkah 9: Mengangkat Papan Utama dan Kipas

Angkat papan utama dan kipas dengan menariknya ke atas dari hinge.

• Periksa apakah semua kabel sudah terlepas.
• Simpan komponen di tempat aman untuk menghindari kerusakan.

⚠️ Pastikan tidak ada kabel yang masih terhubung sebelum mengangkatnya.

Langkah 10: Memutar Komponen ke Sisi Lain

Putar komponen ke sisi yang berlawanan untuk mengakses bagian dalam.

• Periksa apakah semua kabel sudah terlepas.
• Gunakan alat pengangkat lembut untuk menghindari kerusakan.

⚠️ Pastikan tidak ada kabel yang masih terhubung sebelum memutar.

Estimasi Biaya

Estimasi biaya spare part: Rp 300.000 – Rp 600.000 tergantung merek dan kualitas. Untuk hasil terbaik, gunakan spare part original atau OEM berkualitas.

Pertanyaan yang Sering Ditanyakan

Tips & Penutup

💡 Pastikan tangan Anda bersih dan bebas minyak sebelum memegang komponen laptop. Jika kamu ragu atau tidak yakin melakukan sendiri, LPComp menyediakan spare part berkualitas dan layanan konsultasi teknis gratis — kunjungi lpcomp.my.id atau toko Shopee kami.
