Permasalahan pada motherboard Lenovo Yoga 920-13IKB bisa menyebabkan laptop tidak menyala atau tidak responsif. Solusinya adalah mengganti motherboard dengan yang baru.
Alat yang dibutuhkan: obeng Phillips, spudger plastik, pinset, dan alat pembuka casing.
Langkah 1: Buka Tutup Belakang Laptop
Putar laptop ke bawah untuk mengakses sekrup di bagian belakang. Ada sepuluh sekrup Torx T5 berukuran 5mm yang perlu dilepas.
- Gunakan obeng Torx T5 untuk melepas semua sekrup.
- Jangan mencabut kabel atau komponen lain sebelum sekrup dilepas.
⚠️ Pastikan semua sekrup dilepas sebelum mencoba membuka tutup belakang.
Langkah 2: Lepaskan Tutup Belakang
Setelah sekrup dilepas, masukkan alat pembuka casing (spudger plastik) di bawah tutup belakang untuk mengangkatnya.
- Tarik tutup ke atas dengan lembut hingga terlepas dari pengait di tengah.
- Periksa kabel yang masih terhubung untuk memastikan tidak ada yang tertinggal.
⚠️ Jangan memaksa jika tutup masih terkunci, periksa kembali apakah semua sekrup sudah dilepas.

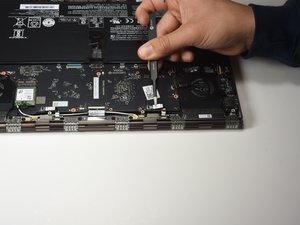

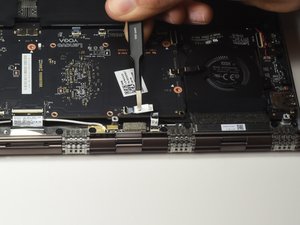

Langkah 3: Lepaskan Kabel Ribbon
Gunakan pinset untuk melepas kabel ribbon yang terhubung ke motherboard.
- Lepaskan kabel dari konektor dengan hati-hati.
- Jangan menarik kabel terlalu keras untuk menghindari kerusakan.
⚠️ Pastikan semua kabel dilepas sebelum melanjutkan ke langkah berikutnya.

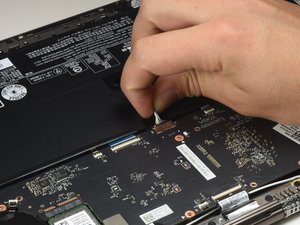

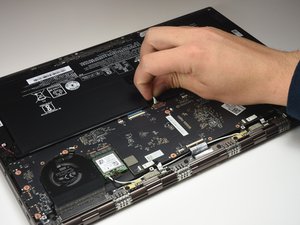

Langkah 4: Lepaskan Kabel Baterai
Cabut kabel baterai yang terhubung ke motherboard dengan menariknya dari konektor di bagian atas.
- Pastikan kabel baterai terlepas sepenuhnya.
- Jangan menyentuh bagian logam di dekat kabel untuk menghindari hubungan pendek.
⚠️ Pastikan laptop dalam keadaan mati sebelum memutus kabel baterai.

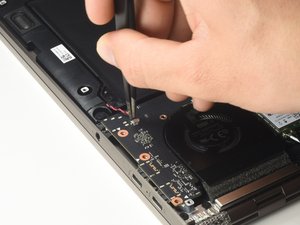

Langkah 5: Lepaskan Kabel Listrik
Gunakan pinset untuk melepas kabel merah dan hitam yang terhubung ke motherboard.
- Lepaskan kabel dengan hati-hati.
- Periksa apakah ada pengait atau klem yang masih mengunci kabel.
⚠️ Jangan menarik kabel terlalu keras untuk menghindari kerusakan pada motherboard.

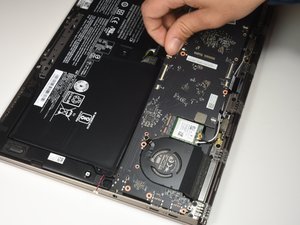

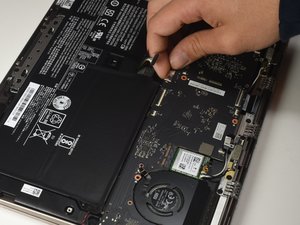

Langkah 6: Angkat Motherboard
Angkat motherboard secara paralel dengan engsel laptop untuk menghindari kerusakan pada port.
- Hindari menarik kabel atau komponen lain saat mengangkat motherboard.
- Lepaskan motherboard dari port USB-C dan jack audio.
⚠️ Pastikan tidak ada kabel yang masih terhubung sebelum mengangkat motherboard.

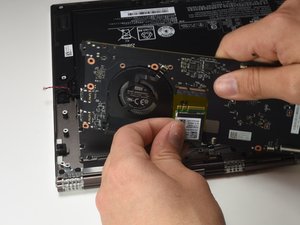

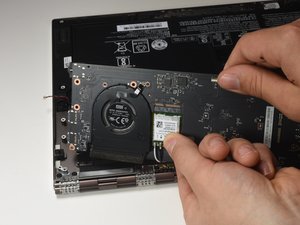

Langkah 7: Lepaskan Kartu AC
Cabut kartu AC berwarna hijau yang terhubung ke motherboard dengan menariknya secara perlahan.
- Pastikan kartu terlepas sepenuhnya.
- Jangan menekan bagian lain di sekitar kartu untuk menghindari kerusakan.
⚠️ Jika kartu terasa kaku, periksa apakah ada pengait yang masih mengunci.
Langkah 8: Balik Motherboard
Balikkan motherboard untuk mengakses sisi belakang dan mengeluarkan sekrup yang masih terpasang.
- Periksa apakah ada sekrup yang terlewat saat mengangkat motherboard.
- Jangan menggoyang atau memutar motherboard saat dibalik.
⚠️ Pastikan tidak ada kabel yang masih terhubung sebelum membalikkan motherboard.

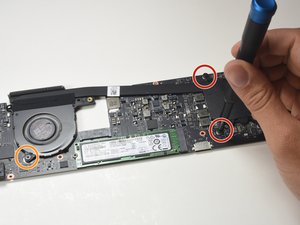

Langkah 9: Lepaskan Sekrup di Motherboard
Gunakan obeng untuk melepas empat sekrup JIS #00 berukuran 3mm dan satu sekrup Phillips #00.
- Sekrup akan tetap terikat pada speaker setelah dilepas.
- Jangan melepas sekrup yang tidak terlihat di bagian belakang.
⚠️ Pastikan semua sekrup dilepas sebelum memisahkan motherboard dari casing.
Langkah 10: Pisahkan Fan dari Motherboard
Lepaskan kipas dari motherboard untuk memisahkan komponen tersebut sebelum penggantian.
- Gunakan pinset untuk melepas kabel kipas.
- Pastikan kipas terlepas sepenuhnya dari motherboard.
⚠️ Jangan memaksa jika kipas masih terkunci, periksa apakah ada pengait yang masih mengunci.
Estimasi Biaya
Estimasi biaya spare part: Rp 1.000.000 – Rp 2.500.000 tergantung merek dan kualitas. Untuk hasil terbaik, gunakan spare part original atau OEM berkualitas.
Pertanyaan yang Sering Ditanyakan
Apakah penggantian motherboard bisa dilakukan sendiri?
Ya, jika kamu memiliki pengalaman dasar dalam servis laptop. Namun, pastikan kamu memahami langkah-langkah dengan baik untuk menghindari kerusakan tambahan.
Apakah semua model Lenovo Yoga 920 bisa diganti motherboardnya?
Beberapa model mungkin memiliki perbedaan dalam desain casing atau komponen. Pastikan kamu memeriksa model laptop secara akurat sebelum membeli spare part.
Apakah ada risiko kehilangan garansi jika mengganti motherboard sendiri?
Ya, mengganti komponen sendiri bisa menyebabkan kehilangan garansi. Pastikan kamu memahami risikonya sebelum memulai.
Tips & Penutup
💡 Pastikan kamu memiliki cukup cahaya dan ruang kerja yang rapi untuk menghindari kesalahan saat mengganti motherboard. Jika kamu ragu atau tidak yakin melakukan sendiri, LPComp menyediakan spare part berkualitas dan layanan konsultasi teknis gratis — kunjungi lpcomp.my.id atau toko Shopee kami.
