Permasalahan layar laptop yang rusak bisa diatasi dengan mengganti screen assembly. Panduan ini akan membantumu mengganti layar Lenovo IdeaPad 530S-14IKB secara mandiri.
Alat yang dibutuhkan: obeng Phillips, spudger plastik, pinset, dan alas pelindung.
Langkah 1: Membuka Tutup Bawah Laptop

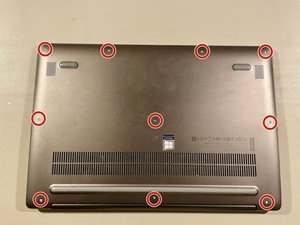

Lepaskan 10 sekrup T5 yang terletak di bagian bawah laptop. Pastikan semua sekrup dilepaskan dengan hati-hati.
- Gunakan obeng T5 untuk melepas sekrup.
- Jangan memaksa jika tutup bawah masih terkunci.
⚠️ Jika tutup bawah sulit dilepas, gunakan spudger plastik untuk membantu mengangkatnya.
Langkah 2: Menghubungkan Kabel Baterai

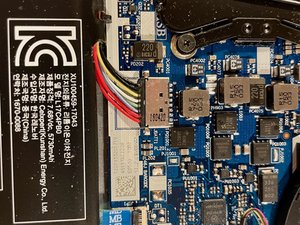

Pastikan laptop dalam keadaan mati sebelum memulai proses ini. Lepaskan kabel baterai dari mainboard dengan hati-hati.
- Gunakan pinset untuk menarik kabel baterai.
- Jangan menarik kabel dengan tangan langsung.
⚠️ Jika baterai masih terhubung, risiko korsleting atau kerusakan pada mainboard bisa terjadi.
Langkah 3: Menghubungkan Kabel Antena dan Mainboard

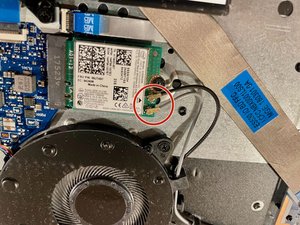

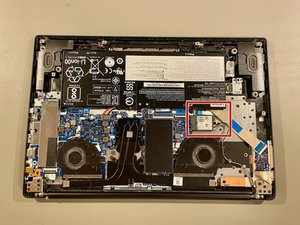

Lepaskan kabel antena 1 dan 2 dari soketnya. Pastikan kabel tidak terjepit atau tertarik.
- Gunakan spudger untuk menarik kabel antena.
- Kabel antena harus dikeluarkan dari penjepitnya.
⚠️ Jangan menarik kabel antena ke arah yang salah, karena bisa merusak kabel.

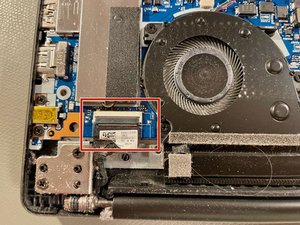

Langkah 4: Menghubungkan Kabel Layar dan Mainboard
Buka pengunci berwarna hitam di sisi kabel layar, lalu tarik kabel ribbon secara perlahan ke arah mainboard.
- Jangan menarik kabel ke atas, karena bisa merusak soket.
- Pastikan kabel terlepas sepenuhnya.
⚠️ Jika kabel masih terhubung, laptop tidak akan bisa diperbaiki.
Langkah 5: Memisahkan Layar dari Chassis
Buka laptop hingga membentuk sudut 90 derajat. Lepaskan 4 sekrup PH0 yang terletak di bagian belakang layar.
- Gunakan obeng PH0 untuk melepas sekrup.
- Jaga agar kabel antena dan layar tidak terjepit.
⚠️ Pastikan layar tidak terlepas dengan cara yang kasar.

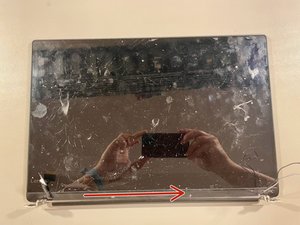

Langkah 6: Membuka Tutup Layar

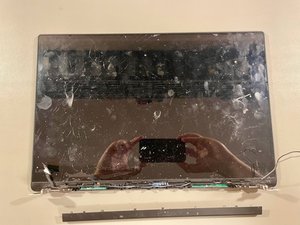

Gerakkan tutup plastik dari kiri ke kanan hingga terlepas. Tutup ini bisa memerlukan sedikit tekanan.
- Gunakan spudger untuk membantu mengangkat tutup plastik.
- Tutup bawah bisa dilepas dengan cara yang sama.
⚠️ Jangan memaksa jika tutup masih terkunci.

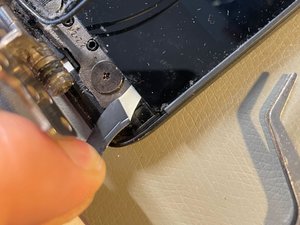

Langkah 7: Melepaskan Screws dan Pull Tabs

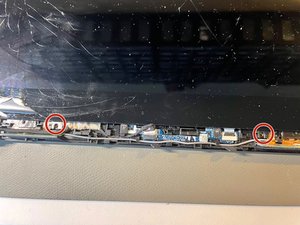

Lepaskan dua sekrup PH000 yang terletak di bagian bawah layar. Setelah itu, tarik pull tabs dengan perlahan dan hati-hati.
- Gunakan obeng PH000 untuk melepas sekrup.
- Pull tabs harus ditarik secara merata.
⚠️ Jangan menarik pull tabs terlalu keras, karena bisa rusak.
Langkah 8: Mengangkat Layar dari Enclosure

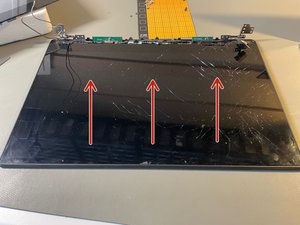

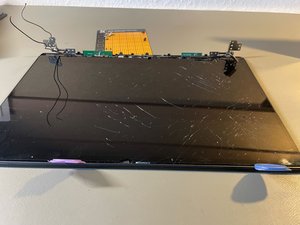

Tekan layar ke bawah sambil mendorong ke arah panah yang tertera. Setelah itu, angkat layar sedikit ke atas.
- Gunakan pinset untuk membantu menekan layar.
- Angkat layar dengan perlahan.
⚠️ Jangan memaksa layar jika masih terkunci.
Estimasi Biaya
Estimasi biaya spare part: Rp 500.000 – Rp 1.000.000 tergantung merek dan kualitas. Untuk hasil terbaik, gunakan spare part original atau OEM berkualitas.
Pertanyaan yang Sering Ditanyakan
Apakah saya bisa mengganti layar sendiri?
Ya, jika kamu memiliki alat dan kemampuan dasar servis laptop. Pastikan kamu mengikuti panduan dengan teliti.
Kabel antena rusak, apa yang harus saya lakukan?
Jika kabel antena rusak, segera ganti dengan spare part yang kompatibel. Jangan mencoba memperbaiki sendiri.
Apakah layar bisa rusak saat dilepas?
Ya, jika tidak hati-hati. Pastikan kamu mengikuti langkah-langkah dengan perlahan dan menggunakan alat yang tepat.
Tips & Penutup
💡 Pastikan kamu menggunakan alat yang tepat dan mengikuti panduan secara hati-hati. Jika kamu ragu atau tidak yakin melakukan sendiri, LPComp menyediakan spare part berkualitas dan layanan konsultasi teknis gratis — kunjungi lpcomp.my.id atau toko Shopee kami.
