Ganti Layar Laptop Lenovo Yoga 3 11

Apakah layar laptop Anda tidak menampilkan gambar? Ini bisa disebabkan oleh kerusakan fisik pada layar. Artikel ini memberikan panduan lengkap untuk mengganti layar laptop Lenovo Yoga 3 11.

Alat yang dibutuhkan: obeng Phillips, spudger plastik, pinset, dan alat pembuka plastik.

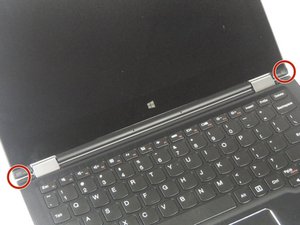

Langkah 1: Membuka Tutup Karet di Sudut Layar

Pertama, gunakan alat pembuka plastik atau ujung tajam spudger untuk mengangkat dua tutup karet di sudut kiri dan kanan bawah layar. Tutup karet ini biasanya menutupi sekrup yang terletak di bawahnya.

• Periksa dengan cermat untuk memastikan tidak ada bagian lain yang terkunci.
• Jangan menggunakan alat logam untuk menghindari kerusakan pada casing laptop.

⚠️ Pastikan Anda tidak menekan terlalu keras untuk menghindari kerusakan pada komponen di sekitarnya.

Langkah 2: Menghilangkan Sekrup di Bawah Tutup Karet

Ketika tutup karet sudah terangkat, Anda akan melihat satu sekrup perak berukuran 5 mm di bawah masing-masing tutup karet. Gunakan obeng Phillips untuk menghilangkan sekrup tersebut.

• Simpan sekrup dengan rapi agar tidak hilang.
• Jangan mencabut sekrup terlalu keras untuk menghindari kerusakan pada lubang sekrup.

⚠️ Pastikan sekrup tidak terjatuh ke dalam laptop, karena bisa menyebabkan kerusakan pada komponen internal.

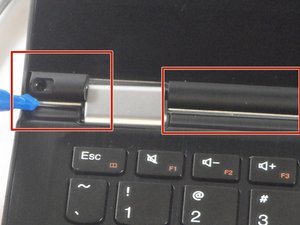

Langkah 3: Mengangkat Trim Plastik

Setelah sekrup dihilangkan, gunakan alat pembuka plastik untuk mengangkat tiga trim plastik yang terletak di sekitar layar. Trim ini biasanya terkunci dengan kait plastik.

• Angkat trim secara perlahan dan hati-hati.
• Jika trim terasa sulit diangkat, periksa apakah masih ada sekrup atau kait yang terlewat.

⚠️ Jangan memaksa trim jika terasa terkunci, karena bisa menyebabkan retak pada casing.

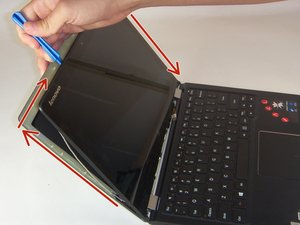

Langkah 4: Membuka Bezel Layar

Gunakan alat pembuka plastik untuk memasukkan di antara bezel layar dan casing laptop. Setelah alat terkunci, gerakkan alat sepanjang perimeter layar untuk memisahkan bezel dari casing.

• Proses ini membutuhkan kehati-hatian agar tidak merusak kabel di dalam.
• Jika bezel terasa sulit dilepas, periksa apakah masih ada kait atau pengunci yang terlewat.

⚠️ Jangan memaksa bezel jika terasa terkunci, karena bisa menyebabkan kerusakan pada komponen internal.

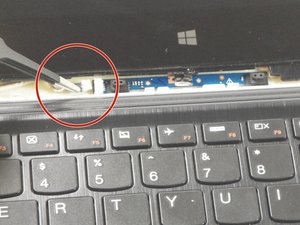

Langkah 5: Menghubungkan Kabel Layar

Setelah bezel terlepas, gunakan pinset untuk mengangkat konektor layar di tengah. Konektor ini biasanya terletak di bawah bezel dan terkunci dengan kabel.

• Pastikan konektor terlepas sepenuhnya sebelum melanjutkan.
• Jika konektor terasa sulit dilepas, periksa apakah masih ada pengunci atau kabel yang terkait.

⚠️ Jangan menarik kabel terlalu keras untuk menghindari kerusakan pada kabel.

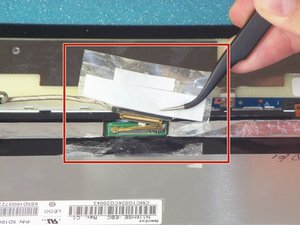

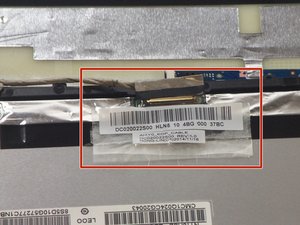

Langkah 6: Mengangkat Tape dan Kabel

Gunakan pinset untuk menarik tape ke atas, sehingga kabel di bawahnya terlepas. Tape ini biasanya digunakan untuk mengunci kabel di tempatnya.

• Periksa apakah semua kabel sudah terlepas sebelum melanjutkan.
• Jika kabel masih terkait, periksa apakah masih ada pengunci atau kait yang terlewat.

⚠️ Jangan menarik kabel terlalu keras untuk menghindari kerusakan pada kabel.

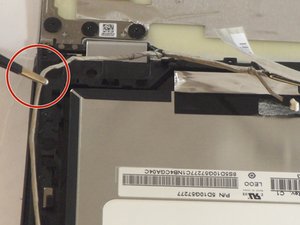

Langkah 7: Mengangkat Kabel dari Hook

Gunakan pinset untuk mengikuti jalur kabel dan menariknya keluar dari hook plastik. Hook ini biasanya terletak di sekitar area konektor.

• Periksa setiap hook untuk memastikan semua kabel sudah terlepas.
• Jika kabel masih terkait, periksa apakah masih ada pengunci atau kait yang terlewat.

⚠️ Jangan menarik kabel terlalu keras untuk menghindari kerusakan pada kabel.

Langkah 8: Mengangkat Konektor di Atas Layar

Gunakan pinset untuk mengangkat konektor di atas layar. Konektor ini biasanya terletak di dekat kamera dan terkunci dengan kabel.

• Pastikan konektor terlepas sepenuhnya sebelum melanjutkan.
• Jika konektor terasa sulit dilepas, periksa apakah masih ada pengunci atau kabel yang terkait.

⚠️ Jangan menarik kabel terlalu keras untuk menghindari kerusakan pada kabel.

Langkah 9: Mengangkat Tape di Atas Layar

Gunakan pinset untuk menarik tape di atas layar ke atas, sehingga kabel di bawahnya terlepas. Tape ini biasanya digunakan untuk mengunci kabel di tempatnya.

• Periksa apakah semua kabel sudah terlepas sebelum melanjutkan.
• Jika kabel masih terkait, periksa apakah masih ada pengunci atau kait yang terlewat.

⚠️ Jangan menarik kabel terlalu keras untuk menghindari kerusakan pada kabel.

Langkah 10: Mengangkat Kamera

Gunakan pinset untuk menarik tape di atas kamera ke atas, sehingga kamera terlepas dari casing. Tape ini biasanya digunakan untuk mengunci kamera di tempatnya.

• Pastikan kamera terlepas sepenuhnya sebelum melanjutkan.
• Jika kamera terasa sulit dilepas, periksa apakah masih ada pengunci atau kabel yang terkait.

⚠️ Jangan menarik kabel terlalu keras untuk menghindari kerusakan pada kabel.

Langkah 11: Mengangkat Kabel dari Hook di Atas Layar

Gunakan pinset untuk mengikuti jalur kabel dan menariknya keluar dari hook plastik. Hook ini biasanya terletak di sekitar area kamera.

• Periksa setiap hook untuk memastikan semua kabel sudah terlepas.
• Jika kabel masih terkait, periksa apakah masih ada pengunci atau kait yang terlewat.

⚠️ Jangan menarik kabel terlalu keras untuk menghindari kerusakan pada kabel.

Langkah 12: Mengangkat Komponen Hitam dan Kabelnya

Gunakan alat pembuka plastik untuk mengangkat komponen hitam dari tempatnya, lalu tarik kabel yang terhubung ke komponen tersebut. Komponen ini biasanya terletak di dekat area konektor.

• Pastikan semua kabel terlepas sebelum melanjutkan.
• Jika kabel masih terkait, periksa apakah masih ada pengunci atau kait yang terlewat.

⚠️ Jangan menarik kabel terlalu keras untuk menghindari kerusakan pada kabel.

Estimasi Biaya

Estimasi biaya spare part: Rp 500.000 – Rp 1.000.000 tergantung merek dan kualitas. Untuk hasil terbaik, gunakan spare part original atau OEM berkualitas.

Pertanyaan yang Sering Ditanyakan

Tips & Penutup

💡 Pastikan semua kabel terlepas sebelum mengangkat layar. Jika kamu ragu atau tidak yakin melakukan sendiri, LPComp menyediakan spare part berkualitas dan layanan konsultasi teknis gratis — kunjungi lpcomp.my.id atau toko Shopee kami.
