Jika jack USB atau headphone pada Lenovo IdeaPad 100s-14IBR tidak berfungsi, kamu bisa menggantinya sendiri dengan panduan ini. Proses ini memakan waktu sekitar 30-45 menit dan memiliki tingkat kesulitan sedang.
Alat yang dibutuhkan: obeng Phillips, spudger plastik, pinset, dan alat perekat.
Langkah 1: Membuka Tutup Belakang Laptop
Lepaskan delapan sekrup 4mm PH00 dan empat sekrup 2mm PH00 yang terletak di bagian belakang laptop. Pastikan semua sekrup dilepas agar tutup belakang bisa dibuka dengan mudah.
- Gunakan obeng Phillips untuk melepas sekrup.
- Periksa area sekitar untuk memastikan tidak ada sekrup tersembunyi.
⚠️ Jangan memaksa membuka tutup jika sekrup belum dilepas seluruhnya, karena bisa merusak casing laptop.
Langkah 2: Mengangkat Tutup Belakang
Gunakan spudger plastik untuk mengangkat tutup belakang secara perlahan. Kamu mungkin mendengar suara klik atau snap, ini adalah normal.
- Hindari menggunakan alat logam untuk mencegah kerusakan pada casing.
- Periksa apakah ada kabel atau komponen lain yang masih terhubung.
⚠️ Pastikan laptop dalam posisi stabil saat membuka tutup belakang untuk menghindari jatuhnya komponen.

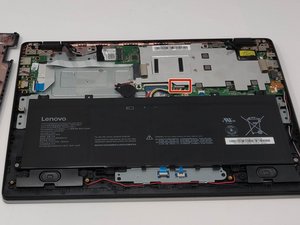

Langkah 3: Menghubungkan Kabel Baterai
Untuk keamanan, lepaskan kabel baterai dari motherboard dengan menggunakan spudger plastik. Ini mencegah terjadinya arus listrik saat servis.
- Periksa kabel baterai dengan cermat sebelum dilepas.
- Jangan menarik kabel terlalu keras untuk menghindari kerusakan.
⚠️ Pastikan laptop dalam keadaan mati sebelum memutus kabel baterai.

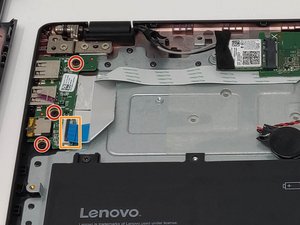

Langkah 4: Mengganti PCB Jack USB/Headphone
Lepaskan tiga sekrup 4mm PH00 yang mengunci PCB jack USB/headphone. Setelah itu, lepaskan kabel ribbon dengan menekan tab plastik hitam yang menahan kabel.
- Jangan membengkokkan kabel ribbon saat melepasnya.
- Gunakan pinset untuk membantu mengangkat kabel.
⚠️ Pastikan kabel ribbon dilepas dengan hati-hati agar tidak terputus.
Langkah 5: Mengganti PCB Jack
Angkat PCB jack USB/headphone secara perlahan dari papan utama. Pastikan tidak ada kabel atau komponen lain yang masih terhubung.
- Simpan PCB lama di tempat aman untuk menghindari kehilangan.
- Periksa PCB baru sebelum dipasang untuk memastikan tidak ada kerusakan.
⚠️ Jangan memaksa mengangkat PCB jika masih ada kabel yang terhubung.
Estimasi Biaya
Estimasi biaya spare part: Rp 150.000 – Rp 300.000 tergantung merek dan kualitas. Untuk hasil terbaik, gunakan spare part original atau OEM berkualitas.
Pertanyaan yang Sering Ditanyakan
Apakah saya bisa mengganti jack sendiri?
Ya, kamu bisa mengganti jack sendiri jika memiliki alat dan sedikit pengalaman. Pastikan kamu mengikuti panduan dengan teliti.
Apakah penggantian ini memengaruhi garansi laptop?
Ya, penggantian spare part oleh pihak ketiga bisa membatalkan garansi. Pastikan kamu memahami risikonya.
Apakah semua model Lenovo memiliki cara penggantian yang sama?
Tidak, setiap model laptop memiliki perbedaan dalam cara membuka casing dan mengganti komponen.
Tips & Penutup
💡 Pastikan kamu memiliki cukup cahaya dan ruang kerja yang bersih untuk menghindari kehilangan komponen kecil. Jika kamu ragu atau tidak yakin melakukan sendiri, LPComp menyediakan spare part berkualitas dan layanan konsultasi teknis gratis — kunjungi lpcomp.my.id atau toko Shopee kami.
