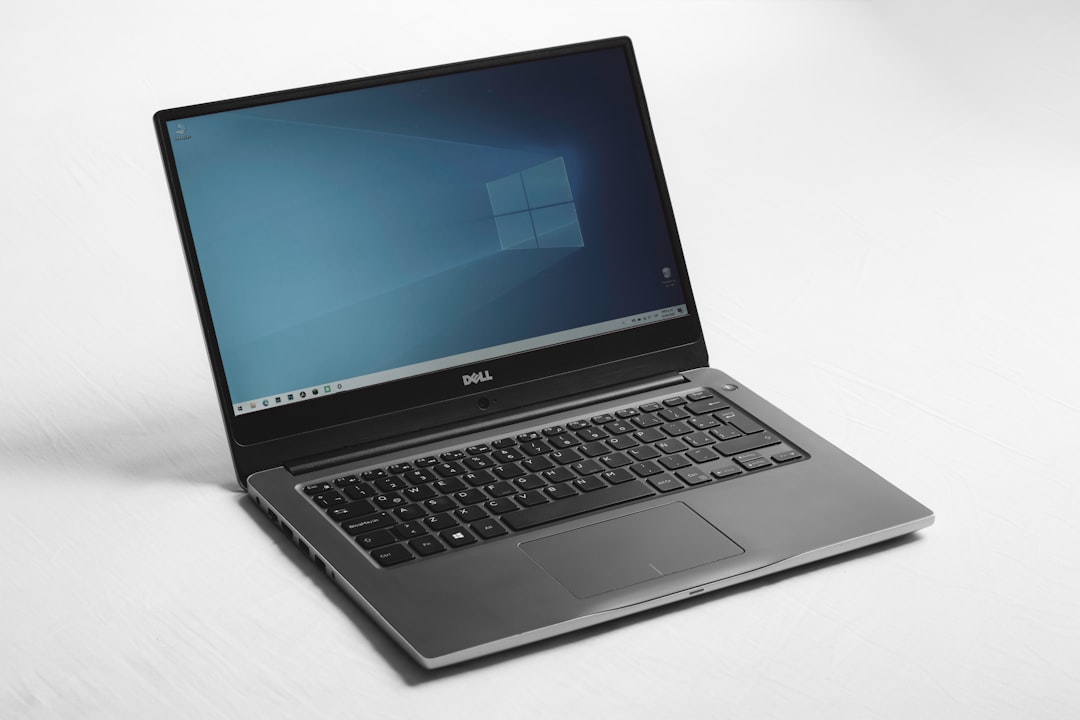

Perlu mengganti tutup bawah laptop Dell XPS 15 L521X karena kerusakan atau perawatan? Panduan ini akan membantumu melakukannya dengan aman dan efektif.
Alat yang dibutuhkan: obeng Phillips, spudger plastik, alat pengangkat kaca, dan penjepit kabel.
Langkah 1: Matikan Laptop dan Buka Badge Sistem

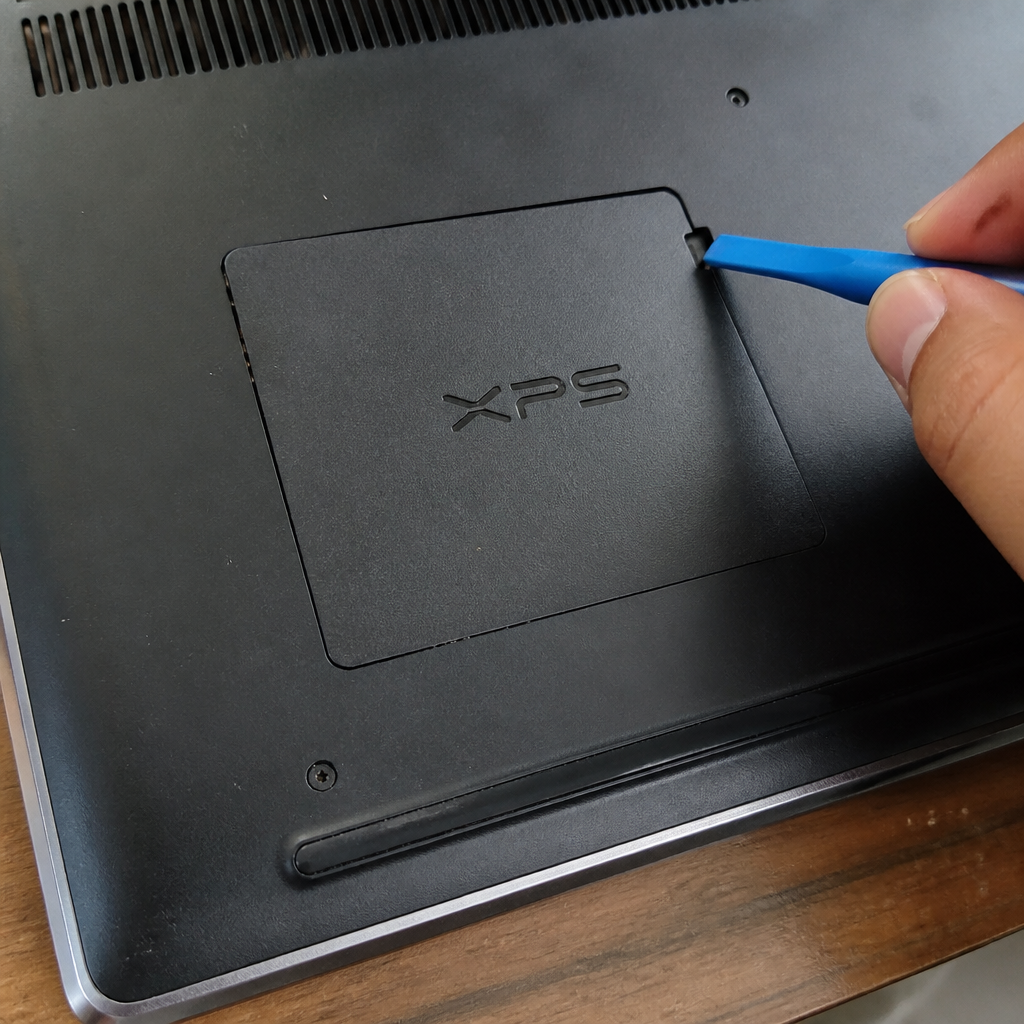

Pertama, pastikan laptop dalam keadaan mati dan tidak terhubung ke sumber daya. Setelah itu, balikkan laptop dan angkat badge sistem (#2) dengan lembut.
- Pastikan laptop benar-benar mati untuk menghindari kerusakan pada komponen internal.
- Jangan menekan atau memaksa badge sistem agar tidak merusak kabel di dalamnya.
⚠️ Jika badge sistem terasa kaku, periksa apakah ada kabel yang masih terhubung.

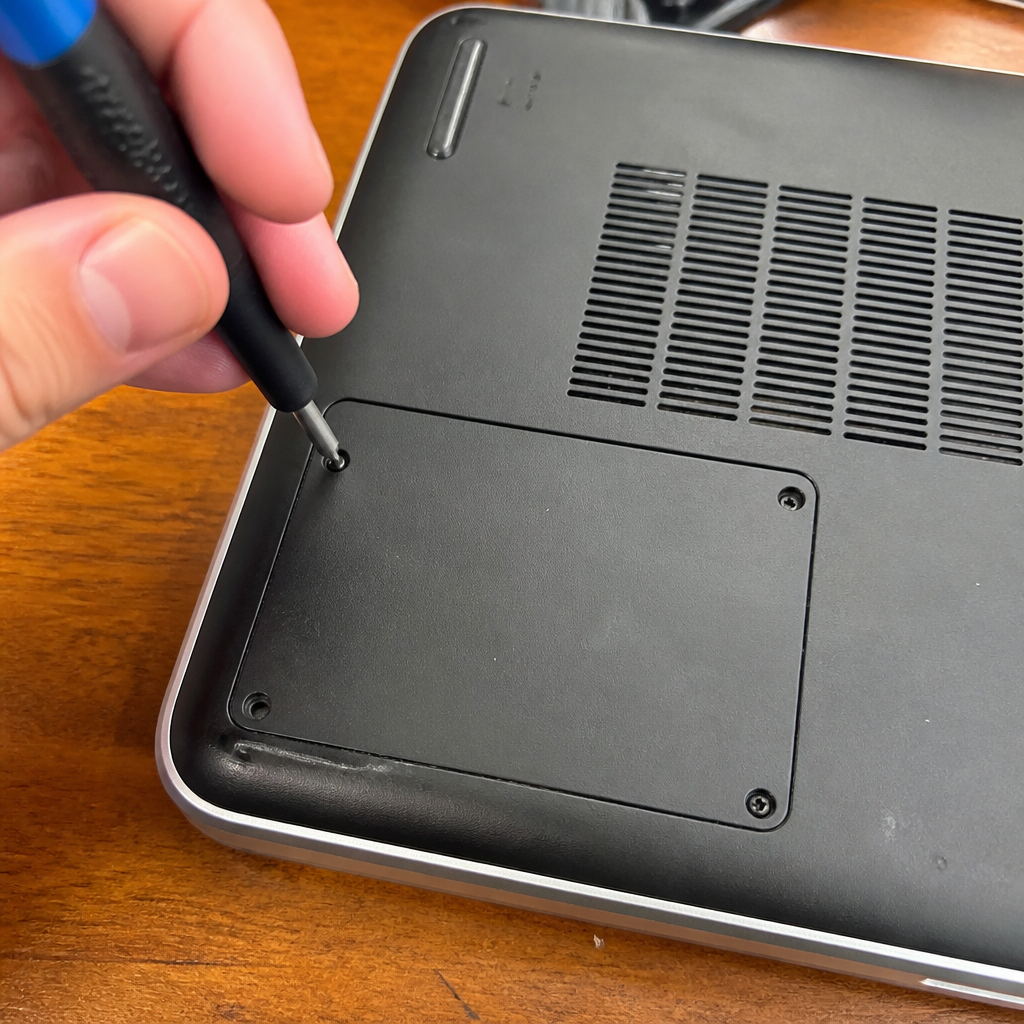

Langkah 2: Lepaskan Sekrup Tutup Bawah
Lepaskan enam sekrup Torx (#1) di sekitar tepi tutup bawah dan dua sekrup Phillips (#2) di bawah badge sistem.
- Pastikan menggunakan obeng yang sesuai dengan jenis sekrup untuk menghindari kerusakan.
- Simpan sekrup dengan rapi agar tidak tercecer dan mudah dipasang kembali.
⚠️ Jangan mencabut kabel atau komponen lain selama proses ini.
Langkah 3: Lelepaskan Tutup Bawah dengan Spudger
Setelah semua sekrup dilepas, kembalikan badge sistem ke tempatnya agar bisa dilepas bersama dengan tutup bawah. Gunakan spudger plastik untuk menarik tutup bawah dari bagian dalam laptop.
- Gunakan gerakan perlahan dan hati-hati untuk menghindari kerusakan pada kabel atau komponen.
- Jika tutup bawah terasa sulit dilepas, periksa apakah masih ada sekrup yang tersisa.
⚠️ Jangan memakai alat logam untuk menghindari kerusakan pada permukaan laptop.

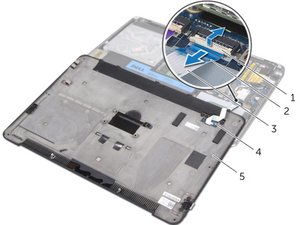

Langkah 4: Lepaskan Kabel Indikator Baterai
Lepaskan kabel indikator baterai (#3) dari konektor putih dengan cara mengangkat kait pengunci (#1) dan menarik tab (#2).
- Pastikan kabel dilepas dengan hati-hati agar tidak terputus.
- Jika kabel terasa kaku, periksa apakah ada kabel lain yang masih terhubung.
⚠️ Jangan menarik kabel secara langsung tanpa mengangkat kait penguncinya terlebih dahulu.
Pertanyaan yang Sering Ditanyakan
Apakah saya perlu mengganti semua sekrup?
Ya, semua sekrup harus dilepas agar tutup bawah bisa dilepas dengan aman dan tidak merusak komponen di dalamnya.
Apakah bisa menggunakan obeng biasa untuk sekrup Torx?
Tidak disarankan. Gunakan obeng Torx khusus untuk menghindari kerusakan pada sekrup dan laptop.
Apakah perlu mengganti kabel indikator baterai?
Jika kabel masih dalam kondisi baik, tidak perlu diganti. Namun, pastikan kabel terhubung dengan kuat setelah pemasangan.
Tips & Penutup
💡 Pastikan semua komponen dilepas dengan hati-hati dan kembali dipasang dengan urutan yang benar. Jika kamu ragu atau tidak yakin melakukan sendiri, LPComp menyediakan spare part berkualitas dan layanan konsultasi teknis gratis — kunjungi lpcomp.my.id atau toko Shopee kami.
