Jika laptop Dell XPS 13 7390 mengalami kerusakan serius pada motherboard, penggantian komponen ini bisa menjadi solusi terbaik. Proses ini membutuhkan keterampilan teknis dan alat khusus.
Alat yang dibutuhkan: obeng Phillips, spudger plastik, obeng Torx T5, dan alat pemanas untuk melepas komponen yang terkunci.
Langkah 1: Membuka Tutup Bagian Bawah Laptop
Lepaskan delapan sekrup berukuran 3 mm yang mengunci tutup bagian bawah ke bagian palm-rest menggunakan obeng Torx T5. Pastikan laptop berada dalam posisi terbalik.
- Buka laptop dengan sudut sekitar 30 derajat untuk menghindari kerusakan pada komponen internal.
- Gunakan spudger plastik untuk menekan kait penahan dan mengangkat tutup bagian bawah secara perlahan.
⚠️ Jangan memaksa jika tutup masih terkunci, karena bisa merusak kabel atau komponen di dalam.
Langkah 2: Mengangkat Baterai dan Menghubungkan Kabel
Lepaskan baterai dari papan utama dengan memutus kabel penghubungnya. Pastikan tidak ada arus listrik yang mengalir saat proses ini dilakukan.
- Lepaskan empat sekrup M2x2 yang mengunci baterai ke palm-rest.
- Lepaskan satu sekrup M1.6x4 yang mengunci baterai ke bagian dalam laptop.
⚠️ Jika baterai masih terhubung, jangan mencabutnya secara paksa karena bisa menyebabkan kerusakan pada kabel.

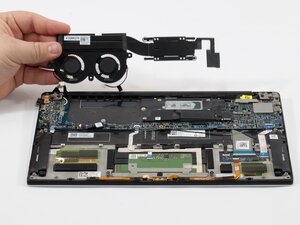

Langkah 3: Mengangkat Modul Pendingin
Dengan hati-hati, angkat seluruh modul pendingin dari papan utama menggunakan jari atau alat khusus. Pastikan tidak ada kabel yang masih terhubung.
- Periksa kabel pendingin untuk memastikan tidak ada yang terjepit atau terkunci.
- Letakkan modul pendingin di permukaan yang rata dan bersih untuk menghindari kerusakan.
⚠️ Jangan menekan terlalu keras pada modul pendingin karena bisa merusak komponen di dalamnya.

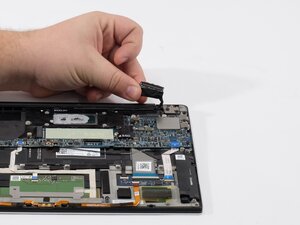

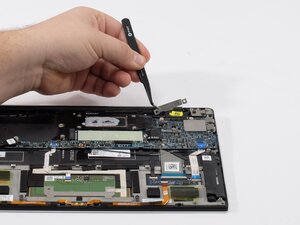

Langkah 4: Mengangkat Bracket dan Kabel
Lepaskan bracket yang mengunci motherboard dengan memutar sekrup yang mengunci bracket ke papan utama. Pastikan semua kabel terlepas dengan benar.
- Lepaskan kabel yang terhubung ke motherboard dengan hati-hati.
- Gunakan alat pemanas jika kabel masih terkunci untuk mencegah kerusakan pada komponen.
⚠️ Jangan memaksa melepas kabel jika masih terhubung, karena bisa merusak port atau kabel.

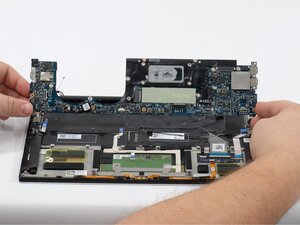

Langkah 5: Mengangkat Motherboard
Dengan hati-hati, angkat motherboard dari papan utama menggunakan jari atau alat khusus. Pastikan tidak ada komponen lain yang masih terhubung.
- Periksa kembali semua kabel dan bracket untuk memastikan tidak ada yang terlewat.
- Letakkan motherboard di tempat yang aman dan terlindung dari debu atau kerusakan.
⚠️ Jangan menyentuh komponen elektronik secara langsung tanpa perlindungan untuk menghindari kerusakan akibat statis listrik.
Pertanyaan yang Sering Ditanyakan
Apakah penggantian motherboard bisa dilakukan sendiri?
Ya, jika memiliki pengalaman teknis dan alat yang tepat. Namun, proses ini cukup rumit dan berisiko jika dilakukan oleh pemula.
Apakah semua komponen terpasang dengan sekrup?
Tidak semua komponen terpasang dengan sekrup. Beberapa komponen seperti kabel dan bracket terkunci dengan mekanisme khusus yang memerlukan alat khusus.
Apakah perlu mengganti komponen lain setelah mengganti motherboard?
Terkadang, komponen seperti kabel, bracket, atau modul pendingin juga perlu diganti jika sudah rusak. Pastikan semua komponen dalam kondisi baik sebelum memasang kembali.
Tips & Penutup
💡 Pastikan semua komponen dalam kondisi baik sebelum memasang kembali. Jika kamu ragu atau tidak yakin melakukan sendiri, LPComp menyediakan spare part berkualitas dan layanan konsultasi teknis gratis — kunjungi lpcomp.my.id atau toko Shopee kami.
