Panduan ini membantu Anda mengganti I/O board pada Dell XPS 15 9575 jika mengalami masalah koneksi perangkat. Proses ini membutuhkan kehati-hatian dan waktu sekitar 45 menit.
Alat yang dibutuhkan: obeng T5, spudger plastik, pinset nilon, dan alat anti statik.
Langkah 1: Matikan Laptop dan Buka Panel Belakang
Pastikan laptop dalam kondisi mati dan tidak terhubung ke charger. Langkah pertama adalah melepas delapan sekrup T5 berukuran 3.2 mm yang mengunci panel belakang.
- Gunakan obeng T5 untuk melepas semua sekrup.
- Jangan melepas sekrup sebelum panel benar-benar terlepas untuk menghindari kerusakan.
⚠️ Jika sekrup masih tertinggal, jangan memaksa panel untuk menghindari kerusakan pada casing.

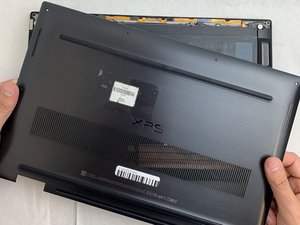

Langkah 2: Lepaskan Panel Belakang
Setelah semua sekrup dilepas, angkat panel belakang dengan perlahan dan hati-hati. Pastikan tidak ada bagian yang masih terkait.
- Periksa kabel dan komponen di dalam untuk memastikan tidak ada yang terjepit.
- Jangan menarik kabel dengan kasar untuk menghindari putusnya sambungan.
⚠️ Jika panel masih terasa kaku, periksa kembali apakah ada sekrup yang masih tertinggal.

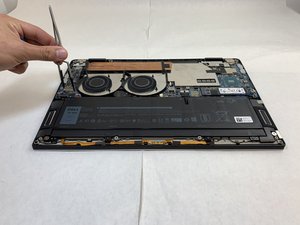

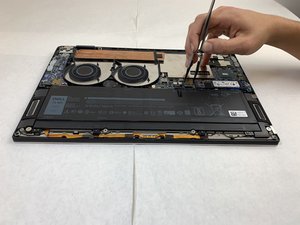

Langkah 3: Lepaskan Pin Interkoneksi
Gunakan pinset nilon untuk melepaskan pin interkoneksi dari papan sirkuit. Pastikan setiap pin dilepas dengan hati-hati.
- Lepaskan pin satu per satu untuk menghindari kerusakan pada papan.
- Jangan menggunakan alat logam untuk mencegah kerusakan pada komponen sensitif.
⚠️ Jika pin terasa sulit dilepas, jangan memaksa. Periksa kembali apakah ada kabel yang masih terhubung.

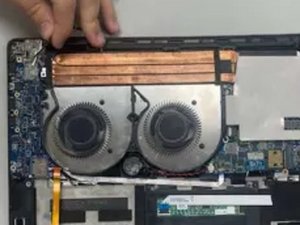

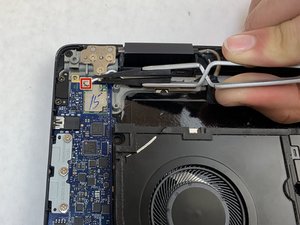

Langkah 4: Lepaskan Kabel Coaxial
Untuk melepas kabel coaxial hitam dan putih, gunakan alat anti statik atau pinset sudut untuk mengangkat kabel dari konektor.
- Tarik kabel dengan perlahan dari sisi kepala konektor.
- Jangan menarik kabel dari sisi leher konektor untuk menghindari kerusakan.
⚠️ Pastikan tangan Anda bersih dan bebas statik untuk mencegah kerusakan pada komponen elektronik.

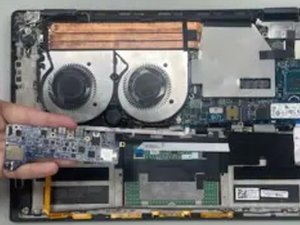

Langkah 5: Lepaskan dan Ganti I/O Board
Setelah semua kabel dilepas, geser papan I/O ke dalam laptop untuk melepaskannya dari tempatnya. Pastikan tidak ada bagian yang masih terkunci.
- Lepaskan papan I/O dengan perlahan dan hati-hati.
- Periksa kondisi papan lama sebelum mengganti dengan papan baru.
⚠️ Jangan memaksa papan untuk dilepas jika masih terasa kaku. Periksa kembali apakah ada kabel yang masih terhubung.
Estimasi Biaya
Estimasi biaya spare part: Rp 500.000 – Rp 1.000.000 tergantung merek dan kualitas. Untuk hasil terbaik, gunakan spare part original atau OEM berkualitas.
Pertanyaan yang Sering Ditanyakan
Apakah saya bisa mengganti I/O board sendiri?
Ya, jika Anda memiliki keahlian dasar dalam servis laptop dan alat yang diperlukan. Namun, pastikan untuk mengikuti panduan dengan hati-hati.
Apakah penggantian I/O board memengaruhi garansi laptop?
Ya, jika dilakukan sendiri, garansi laptop mungkin tidak berlaku. Untuk keamanan, konsultasikan dengan teknisi profesional.
Bagaimana cara memastikan spare part yang saya beli asli?
Pilih spare part dari produsen terpercaya atau toko yang menyediakan garansi. Pastikan nomor model dan spesifikasi sesuai dengan laptop Anda.
Tips & Penutup
💡 Pastikan tangan Anda bersih dan bebas statik sebelum memegang komponen elektronik. Jika kamu ragu atau tidak yakin melakukan sendiri, LPComp menyediakan spare part berkualitas dan layanan konsultasi teknis gratis — kunjungi lpcomp.my.id atau toko Shopee kami.
