Ganti motherboard laptop Dell Inspiron 11-3164 membutuhkan kehati-hatian dan alat yang tepat. Proses ini melibatkan penghapusan berbagai komponen sebelum motherboard bisa dilepas.
Alat yang dibutuhkan: obeng Phillips, spudger plastik, pinset presisi, dan alat perekat.
Langkah 1: Buka Tutup Bawah Laptop
Letakkan laptop terbalik untuk mengakses sekrup di bagian bawah. Gunakan obeng Phillips ukuran J1 untuk melepas 8 sekrup berukuran 60 mm.
- Lepaskan panel plastik dengan hati-hati.
- Pastikan tidak ada sekrup yang tertinggal di dalam.
⚠️ Jangan memaksa panel jika masih terkunci, pastikan semua kait sudah terbuka.

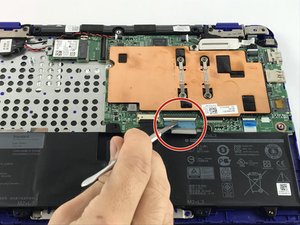

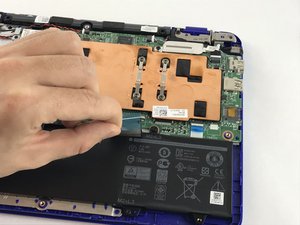

Langkah 2: Lepaskan Kabel Keyboard dan Touchpad
Buka kait di bagian bawah keyboard dan touchpad. Tarik kabelnya dengan lembut dari soket di motherboard.
- Pastikan kabel tidak tertarik terlalu keras.
- Lepaskan dengan menggunakan spudger plastik jika perlu.
⚠️ Jangan menarik kabel secara langsung, karena bisa merusak soket.

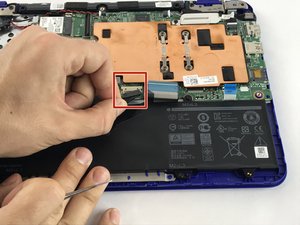

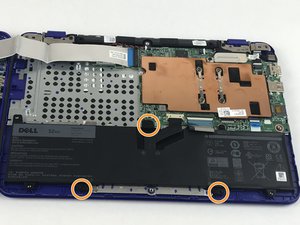

Langkah 3: Lepaskan Kabel Baterai
Cabut kabel baterai dari motherboard dengan pinset presisi. Lepaskan 3 sekrup berukuran 40 mm yang memegang baterai.
- Pastikan baterai tidak terhubung ke sirkuit saat dilepas.
- Hindari menyentuh bagian logam untuk mencegah sengatan listrik.
⚠️ Pastikan laptop dalam keadaan mati sebelum memulai langkah ini.

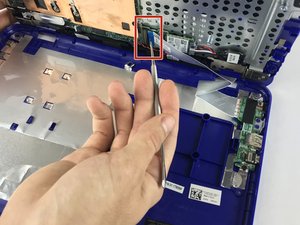

Langkah 4: Lepaskan Kabel I/O Board
Buka kait di bagian I/O board dan lepaskan kabelnya dari motherboard. Pastikan tidak ada kabel lain yang masih terhubung.
- Lepaskan dengan lembut menggunakan pinset.
- Cek kabel lain di sekitar area I/O board.
⚠️ Jangan menarik kabel terlalu keras, karena bisa putus.

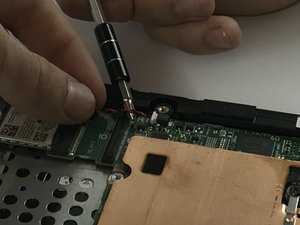

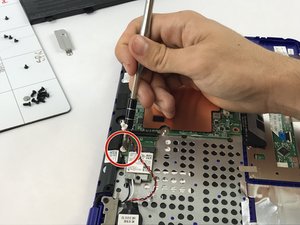

Langkah 5: Lepaskan Sekrup Motherboard
Cari dan lepaskan sekrup berukuran 2 mm yang memegang motherboard dan keyboard. Pastikan semua sekrup sudah dilepas.
- Lepaskan dengan obeng Phillips ukuran PH1.
- Hindari mengganti sekrup dengan ukuran yang tidak sesuai.
⚠️ Jangan memaksa sekrup jika masih terkunci, pastikan semua kait sudah terbuka.

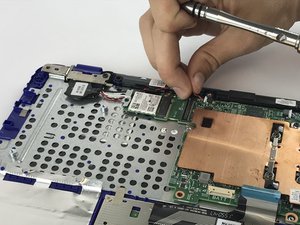

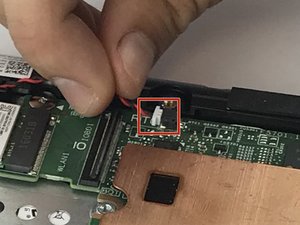

Langkah 6: Lepaskan Kabel Baterai Koin
Cabut kabel baterai koin dari motherboard dengan pinset presisi. Pastikan tidak ada bagian lain yang masih terhubung.
- Lepaskan dengan lembut dari sisi kiri dan kanan.
- Jangan menarik kabel secara langsung.
⚠️ Pastikan laptop dalam keadaan mati sebelum memulai langkah ini.

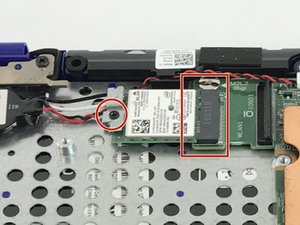

Langkah 7: Lepaskan Kartu Wi-Fi
Lepaskan sekrup M2 x 3 mm yang memegang bracket kartu Wi-Fi. Cabut kabel antena putih dan hitam dengan pinset.
- Lepaskan bracket dengan hati-hati.
- Jangan menarik kabel antena terlalu keras.
⚠️ Pastikan tidak ada kabel lain yang masih terhubung ke kartu Wi-Fi.

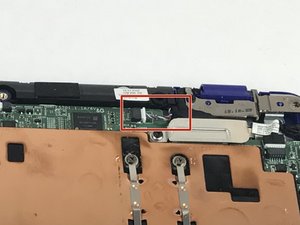

Langkah 8: Lepaskan Kabel Speaker
Cabut kabel speaker dari motherboard dengan pinset presisi. Pastikan tidak ada kabel lain yang masih terhubung.
- Lepaskan dengan lembut dari soket.
- Hindari menyentuh bagian logam untuk mencegah sengatan listrik.
⚠️ Pastikan laptop dalam keadaan mati sebelum memulai langkah ini.

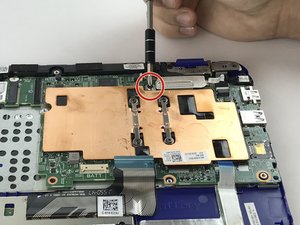

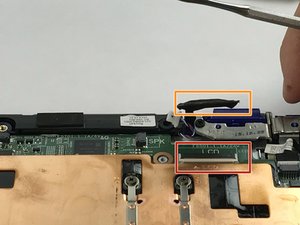

Langkah 9: Lepaskan Kabel Display
Lepaskan sekrup M2 x L3 yang memegang guard kabel display. Cabut kabel display dari motherboard.
- Pastikan kabel tidak tertarik terlalu keras.
- Lepaskan dengan menggunakan spudger plastik jika perlu.
⚠️ Jangan menarik kabel secara langsung, karena bisa merusak soket.

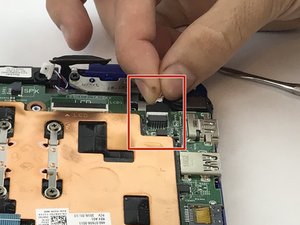

Langkah 10: Lepaskan Kabel Power Adapter
Cabut kabel power adapter dari motherboard dengan pinset presisi. Pastikan tidak ada kabel lain yang masih terhubung.
- Lepaskan dengan lembut dari soket.
- Hindari menyentuh bagian logam untuk mencegah sengatan listrik.
⚠️ Pastikan laptop dalam keadaan mati sebelum memulai langkah ini.
Estimasi Biaya
Estimasi biaya spare part: Rp 1.000.000 – Rp 2.500.000 tergantung merek dan kualitas. Untuk hasil terbaik, gunakan spare part original atau OEM berkualitas.
Pertanyaan yang Sering Ditanyakan
Apakah saya bisa mengganti motherboard sendiri?
Ya, jika kamu memiliki pengalaman servis laptop dan alat yang tepat. Namun, proses ini cukup rumit dan berisiko jika tidak dilakukan dengan hati-hati.
Apakah semua laptop Dell Inspiron 11-3164 memiliki desain yang sama?
Tidak semua model memiliki desain yang sama, jadi pastikan kamu memeriksa model spesifik sebelum memulai.
Apakah saya perlu mengganti komponen lain selain motherboard?
Tidak selalu, tetapi pastikan semua kabel dan komponen lain dalam kondisi baik sebelum memasang motherboard baru.
Tips & Penutup
💡 Pastikan kamu mengambil foto setiap langkah untuk memudahkan pemasangan kembali. Jika kamu ragu atau tidak yakin melakukan sendiri, LPComp menyediakan spare part berkualitas dan layanan konsultasi teknis gratis — kunjungi lpcomp.my.id atau toko Shopee kami.
