Panduan ini akan membantu Anda mengganti motherboard Dell Vostro 5510 dengan mudah dan aman. Motherboard adalah komponen utama yang menghubungkan semua komponen internal laptop dan mengirimkan informasi.
Langkah 1: Matikan Laptop
Matikan laptop sebelum memulai proses pembongkaran. Letakkan laptop dengan bagian bawah menghadap ke atas.
Langkah 2: Lepaskan Sekrup
Lepaskan sekrup yang tersisa dengan menggunakan obeng. Longgarkan dua sekrup sudut yang tertangkap dengan menggunakan obeng.
Langkah 3: Buka Penutup
Buka penutup dengan menggunakan alat pembuka pada sudut kiri atas. Buka penutup dengan menggunakan alat pembuka pada sudut kanan atas. Buka sisa penutup dengan menggunakan alat pembuka secara perlahan-lahan.
Langkah 4: Lepaskan Penutup
Angkat penutup untuk melepasnya dari laptop.

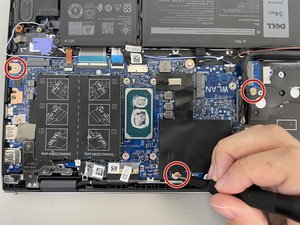

Langkah 5: Lepaskan Sekrup Motherboard
Lepaskan tiga sekrup 2,2 mm dari motherboard dengan menggunakan obeng Phillips #0.

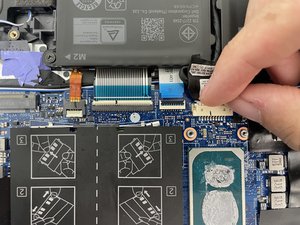

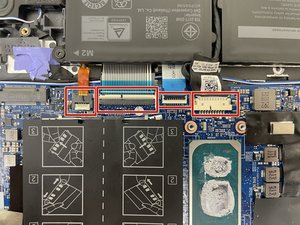

Langkah 6: Lepaskan Konektor
Lepaskan empat konektor di atas motherboard dengan menggunakan jari.

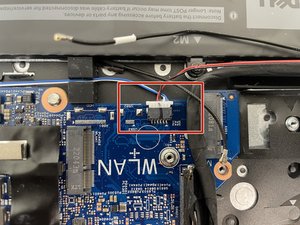

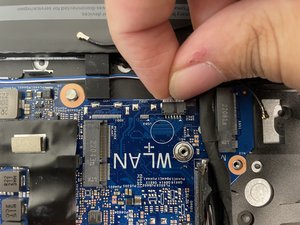

Langkah 7: Lepaskan Konektor Putih
Lepaskan konektor putih dari atas motherboard dengan menggunakan jari.

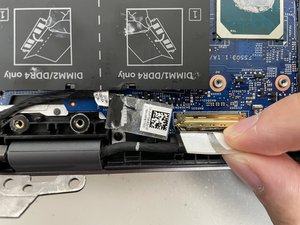

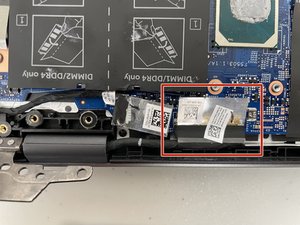

Langkah 8: Lepaskan Kabel Tebal
Lepaskan kabel tebal dari bawah motherboard.

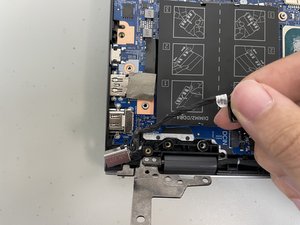

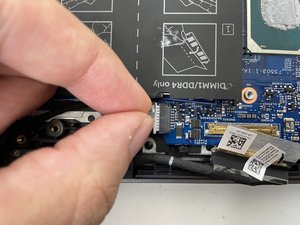

Langkah 9: Lepaskan Konektor Putih Bawah
Lepaskan konektor putih dari bawah motherboard. Lepaskan komponen yang terhubung dengan konektor tersebut dengan menggunakan jari.

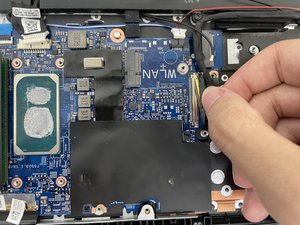

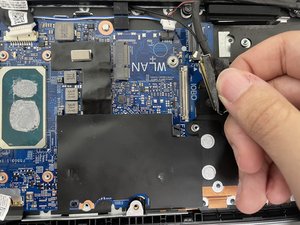

Langkah 10: Lepaskan Kabel Tebal Kanan
Lepaskan kabel tebal dari kanan motherboard dengan menggunakan jari.

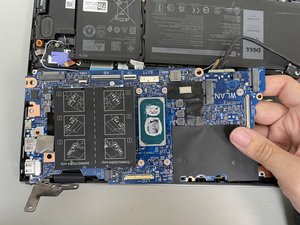

Langkah 11: Angkat Motherboard
Angkat motherboard dengan hati-hati menggunakan tangan.
Tips & Catatan
⚠️ Pastikan Anda telah mematikan laptop sebelum memulai proses pembongkaran. 💡 Jika Anda tidak yakin dengan proses penggantian motherboard, sebaiknya Anda menghubungi teknisi yang berpengalaman.
- Kabel Flexible Touchpad Asus X441 A442 X453 A407 A455 8Pin Searah Bola · Rp26.070
- Depixel Converter HDMI 1.4 To VGA Port With Audio 3.5mm Kabel Konverte · Rp26.000
- Kabel Flexible Switch Power ASUS X550 X451 A450 X452 X450 A43 6pin Bol · Rp26.500
- Karet Trackpoint Dell Latitude Precision Inspiron – Stick Mouse Tengah · Rp4.000
Pertanyaan yang Sering Ditanyakan (FAQ)
Bagaimana cara mengganti motherboard Dell Vostro 5510 dengan benar?
Untuk mengganti motherboard Dell Vostro 5510, Anda perlu mematikan laptop terlebih dahulu, lalu lepas sekrup yang menahan penutup laptop. Setelah itu, buka penutup laptop dan lepas penutupnya. Selanjutnya, lepas sekrup yang menahan motherboard dan akhirnya lepas koneksi yang terhubung ke motherboard. Pastikan Anda mengikuti langkah-langkah ini dengan hati-hati untuk menghindari kerusakan pada komponen lainnya.
Berapa lama waktu yang dibutuhkan untuk mengganti motherboard Dell Vostro 5510?
Waktu yang dibutuhkan untuk mengganti motherboard Dell Vostro 5510 dapat bervariasi tergantung pada kemampuan dan pengalaman Anda dalam melakukan perbaikan laptop. Namun, secara umum, proses ini dapat memakan waktu sekitar 30 menit hingga 1 jam. Pastikan Anda memiliki waktu yang cukup dan tidak terburu-buru untuk menghindari kesalahan.
Apakah ada risiko kesalahan saat mengganti motherboard Dell Vostro 5510?
Ya, ada risiko kesalahan saat mengganti motherboard Dell Vostro 5510, seperti kerusakan pada komponen lainnya, seperti RAM, hard drive, atau koneksi lainnya. Oleh karena itu, pastikan Anda memiliki pengalaman dan kemampuan yang cukup untuk melakukan perbaikan ini. Jika Anda tidak yakin, sebaiknya Anda meminta bantuan dari ahli atau profesional.
