Untuk mengganti motherboard Dell Latitude 7400, Anda perlu melakukan beberapa langkah dengan hati-hati. Pastikan Anda memiliki pengetahuan dasar tentang perangkat keras laptop sebelum memulai.
Model yang didukung dalam panduan ini adalah P102G, dengan nomor bagian papan umum seperti 0V2PHX, 0GWDG0, atau 0V9M6F, juga dikenal sebagai Latitude 7400 (14”, 2019).
Langkah 1: Lepaskan Casing Bawah
Letakkan laptop pada permukaan yang keras dan datar dengan bagian bawah menghadap ke atas. Gunakan obeng Phillips #0 untuk melepas delapan sekrup 3 mm yang mengamankan casing bawah. Angkat casing bawah dan letakkan di samping.
Langkah 2: Lepaskan Baterai
Gunakan obeng Phillips #0 untuk mengendurkan dua sekrup 3 mm yang mengamankan baterai. Sekrup tidak akan terlepas sepenuhnya, jadi cukup kendurkan untuk mengangkat baterai. Pegang baterai dengan hati-hati.

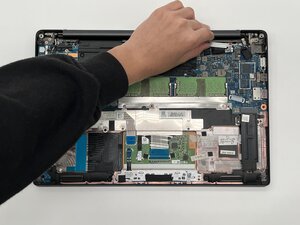

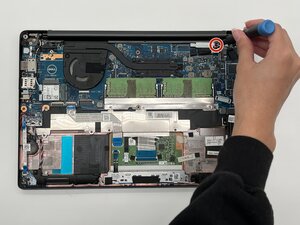

Langkah 3: Lepaskan Bracket
Gunakan obeng Phillips #0 untuk melepas sekrup yang mengamankan bracket. Angkat dan lepaskan bracket logam.

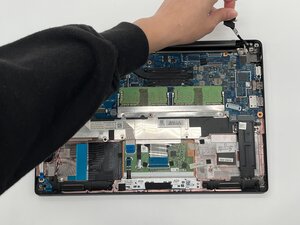

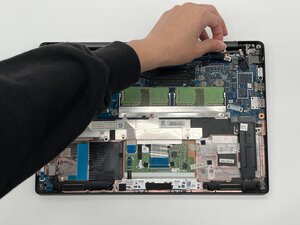

Langkah 4: Lepaskan Konektor Display
Tarik tab konektor display press secara lurus ke atas untuk melepaskannya.

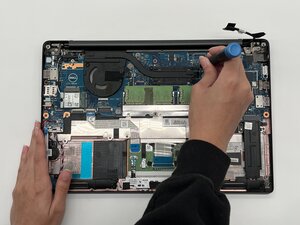

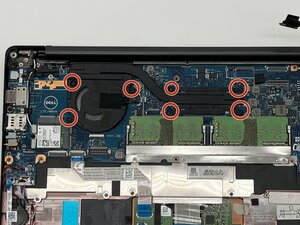

Langkah 5: Lepaskan Kipas dan Heat Sink
Gunakan obeng Phillips #0 untuk melepas tujuh sekrup 3 mm yang mengamankan kipas dan heat sink. Lepaskan kipas dan heat sink, lalu letakkan di samping.

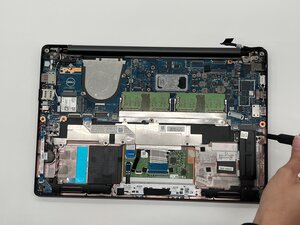

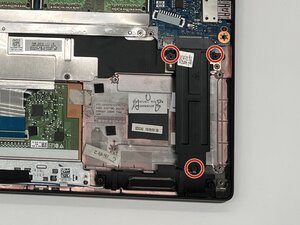

Langkah 6: Lepaskan Penutup SSD
Lepaskan tiga sekrup Phillips yang mengamankan penutup SSD. Lepaskan penutup SSD.

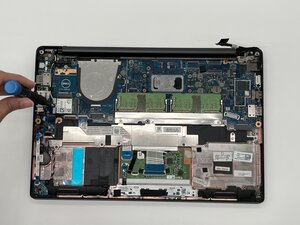

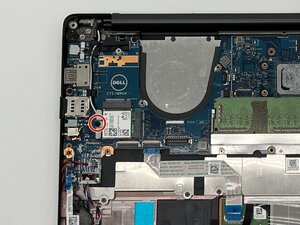

Langkah 7: Lepaskan Kartu WLAN
Lepaskan satu sekrup Phillips yang mengamankan kartu WLAN. Gunakan spudger untuk mengangkat kartu WLAN dengan hati-hati dan melepaskannya.

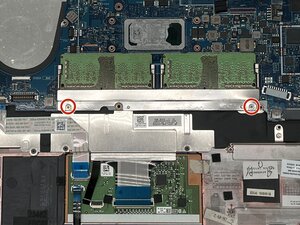

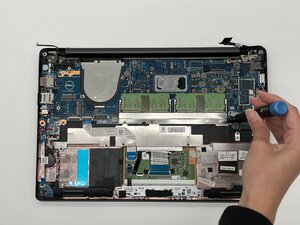

Langkah 8: Lepaskan Bracket RAM
Lepaskan dua sekrup Phillips pada bracket logam di bawah modul RAM. Lepaskan bracket.

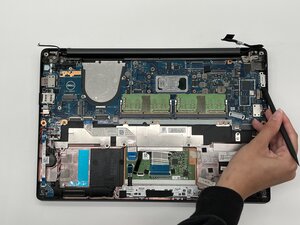

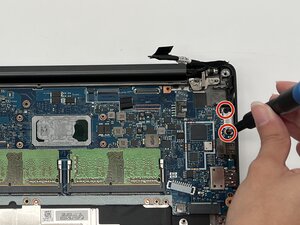

Langkah 9: Lepaskan Pelat Logam
Lepaskan dua sekrup 3 mm Phillips. Gunakan spudger untuk mengangkat pelat logam dengan hati-hati dan meletakkannya di samping.

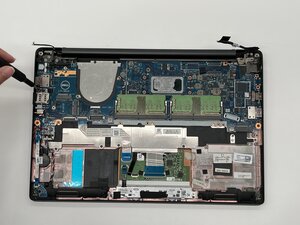

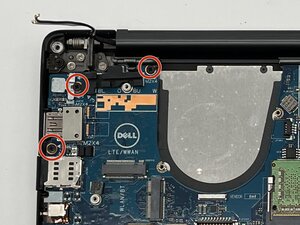

Langkah 10: Lepaskan Sekrup Motherboard
Ambil obeng Phillips #000 dan lepaskan tiga sekrup 4 mm yang ditandai.

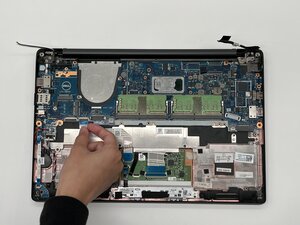

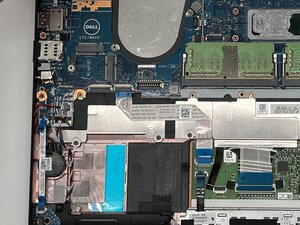

Langkah 11: Lepaskan Konektor Ribbon
Angkat flap pengunci ZIF yang mengamankan kabel pita. Lepaskan kabel pita.

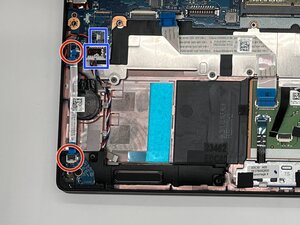

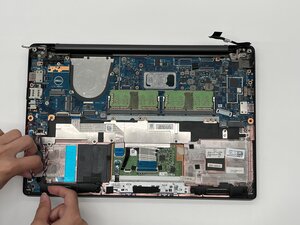

Langkah 12: Lepaskan Konektor Kabel Pita
Tarik dua konektor kabel pita secara lurus keluar dari soketnya.
Tips & Catatan
⚠️ Pastikan Anda telah membackup semua data sebelum melakukan penggantian motherboard. 💡 Jika Anda tidak yakin dengan langkah-langkah di atas, sebaiknya konsultasikan dengan teknisi yang berpengalaman.
- Kabel Flexible Touchpad Asus X441 A442 X453 A407 A455 8Pin Searah Bola · Rp24.600
- Depixel Converter HDMI 1.4 To VGA Port With Audio 3.5mm Kabel Konverte · Rp26.000
- Kabel Flexible Switch Power ASUS X550 X451 A450 X452 X450 A43 6pin Bol · Rp26.500
- Heatsink SSD M.2 2280 NVMe Cooler Aluminium Thermal Pad Pendingin PC G · Rp12.500
Pertanyaan yang Sering Ditanyakan (FAQ)
Apa yang harus saya lakukan sebelum memulai proses ganti motherboard Dell Latitude 7400?
Pastikan Anda telah membeli motherboard yang kompatibel dengan laptop Dell Latitude 7400 dan memiliki alat-alat yang diperlukan seperti obeng, tang, dan kunci Torx. Selain itu, pastikan Anda telah mematikan laptop dan melepas baterai untuk menghindari kerusakan pada komponen lain.
Berapa lama waktu yang dibutuhkan untuk mengganti motherboard Dell Latitude 7400?
Waktu yang dibutuhkan untuk mengganti motherboard Dell Latitude 7400 dapat bervariasi tergantung pada tingkat kesulitan dan pengalaman Anda. Namun, secara umum, proses ini dapat memakan waktu sekitar 1-2 jam. Pastikan Anda memiliki waktu yang cukup untuk menyelesaikan proses ini dengan benar.
Bagaimana cara menghindari kerusakan pada komponen lain saat mengganti motherboard Dell Latitude 7400?
Untuk menghindari kerusakan pada komponen lain, pastikan Anda melepas kabel-kabel yang terkait dengan motherboard dengan hati-hati dan tidak merusak kabel-kabel lainnya. Selain itu, pastikan Anda telah melepas baterai dan mematikan laptop sebelum memulai proses penggantian.
