Perbaikan motherboard Acer Aspire V5-591G-75KE bisa dilakukan sendiri dengan panduan lengkap ini. Solusi ini cocok untuk masalah seperti laptop tidak menyala atau error sistem.
Alat yang dibutuhkan: obeng Phillips, spudger plastik, pinset, dan termal compound.

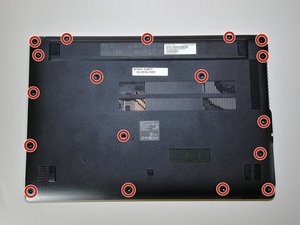

Langkah 1: Membuka Casing Bawah Laptop
Matikan laptop dan putar ke bawah. Gunakan obeng Phillips ukuran 1 untuk melepas 18 sekrup hitam berukuran 10mm yang menahan casing bawah.
- Lepaskan semua sekrup secara perlahan.
- Jangan melepas casing sebelum semua sekrup dilepas.
⚠️ Pastikan semua sekrup dilepas agar casing bisa terlepas tanpa merusak komponen di dalam.

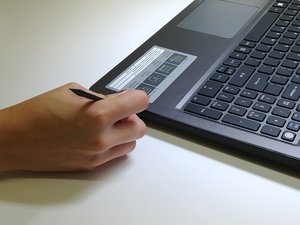

Langkah 2: Membuka Casing Depan
Putar laptop ke atas dan buka layar. Gunakan spudger plastik untuk menggeser kait di sepanjang sisi casing depan.
- Lepaskan kait dengan lembut.
- Jangan menarik casing terlalu keras.
⚠️ Jika terasa kaku, pastikan semua kait sudah dilepaskan sebelum mencoba melepas casing.

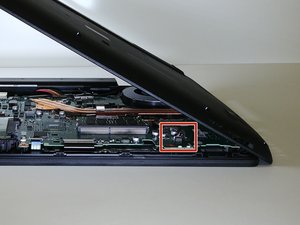

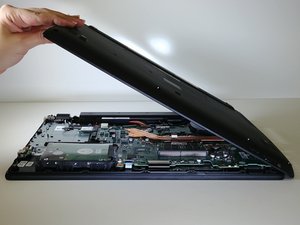

Langkah 3: Mengangkat Casing Bawah
Tutup layar dan putar laptop ke bawah dengan engsel menghadap ke arah Anda. Pastikan tidak menarik casing terlalu keras.
- Periksa kabel speaker yang masih terhubung.
- Jangan memaksa casing jika masih ada kabel yang terhubung.
⚠️ Jika casing terasa tertahan, periksa kabel yang mungkin masih terhubung.

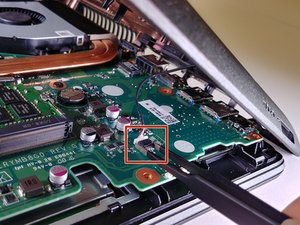

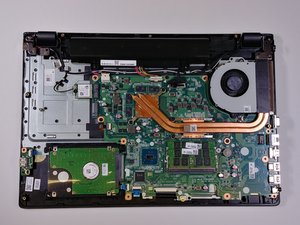

Langkah 4: Menghubungkan Kabel dan Konnector
Gunakan pinset untuk menekan tab pada konnector putih kecil dan lepaskan dari motherboard.
- Lepaskan tab dengan hati-hati.
- Casing bawah seharusnya bisa diangkat tanpa hambatan.
⚠️ Jangan memaksa jika konnector masih terkunci.

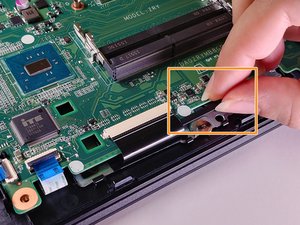

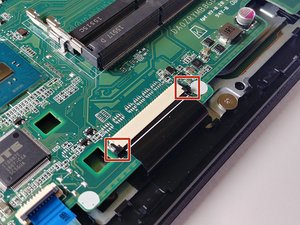

Langkah 5: Menghubungkan Kabel Ribbon
Pegang tab hitam di ujung kabel ribbon dan tarik ke belakang hingga longgar. Lepaskan tab plastik dari bawah kabel.
- Jangan menarik kabel secara langsung.
- Pastikan tab plastik sudah terlepas sebelum mencabut kabel.
⚠️ Jika kabel terasa kaku, periksa apakah tab plastik sudah terlepas.

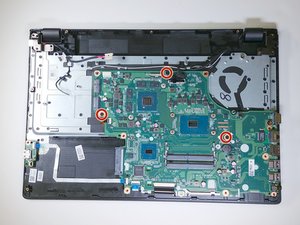

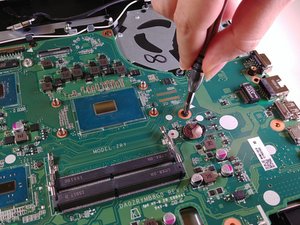

Langkah 6: Melepas Motherboard
Gunakan obeng Phillips untuk melepas 3 sekrup hitam berukuran 10mm yang mengunci motherboard ke casing.
- Periksa tanda pada lubang sekrup untuk memastikan posisi benar.
- Lepaskan sekrup secara perlahan.
⚠️ Jangan memaksa jika sekrup tidak mudah dilepas.

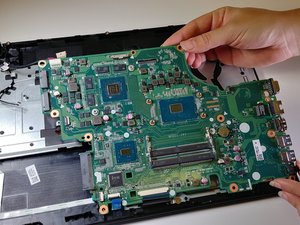

Langkah 7: Mengangkat Motherboard
Lepaskan motherboard dengan lembut dari casing. Pastikan tidak ada kabel yang masih terhubung.
- Periksa kabel yang masih terhubung.
- Jangan menarik motherboard terlalu keras.
⚠️ Jika motherboard terasa tertahan, pastikan semua kabel sudah dilepas.
Estimasi Biaya
Estimasi biaya spare part: Rp 500.000 – Rp 1.500.000 tergantung merek dan kualitas. Untuk hasil terbaik, gunakan spare part original atau OEM berkualitas.
Pertanyaan yang Sering Ditanyakan
Apakah saya bisa mengganti motherboard sendiri?
Ya, jika Anda sudah memiliki pengalaman dasar dalam servis laptop dan memahami panduan ini. Namun, pastikan Anda siap untuk mengaplikasikan termal compound setelah pemasangan.
Apakah semua sekrup harus dilepas sebelum membuka casing?
Ya, semua sekrup harus dilepas agar casing bisa terlepas tanpa merusak komponen di dalam.
Bagaimana jika kabel masih tertahan saat mengangkat casing?
Jika kabel masih tertahan, periksa kabel speaker atau ribbon yang mungkin masih terhubung dan lepaskan terlebih dahulu.
Tips & Penutup
💡 Pastikan semua komponen terlepas dengan benar sebelum memindahkan motherboard. Jika kamu ragu atau tidak yakin melakukan sendiri, LPComp menyediakan spare part berkualitas dan layanan konsultasi teknis gratis — kunjungi lpcomp.my.id atau toko Shopee kami.
