Permasalahan layar laptop yang rusak bisa diatasi dengan mengganti display assembly. Panduan ini akan membantu Anda melakukan penggantian secara mandiri.
Alat yang dibutuhkan: obeng Phillips, spudger plastik, dan kunci pas kecil.

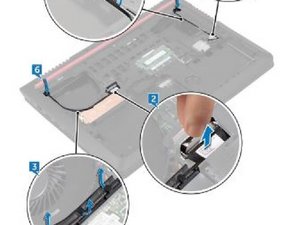

Langkah 1: Putuskan Kabel Display
Pertama, pastikan laptop dalam keadaan mati dan terlepas dari sumber daya. Lalu, cari kabel display yang terhubung ke motherboard.
- Gunakan spudger plastik untuk melepas kabel dari soket.
- Periksa apakah ada penahan kabel yang perlu dilepas terlebih dahulu.
⚠️ Pastikan tidak menekan komponen lain saat melepas kabel.

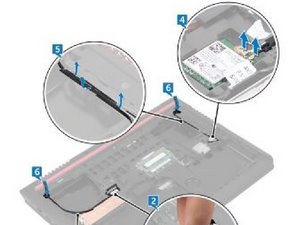

Langkah 2: Catat Rute Kabel Display
Catat bagaimana kabel display berada di dalam casing laptop. Ini penting agar saat memasang kembali, kabel tidak tersangkut atau rusak.
- Lepaskan kabel dari panduan routing yang ada di bagian bawah laptop.
- Periksa apakah ada kabel lain yang terhubung di sekitar area ini.
⚠️ Jangan memaksa kabel jika terasa kencang.

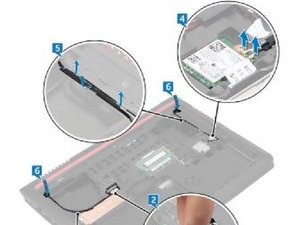

Langkah 3: Putuskan Kabel Antena
Kabel antena terhubung ke kartu nirkabel. Lepaskan kabel tersebut dengan hati-hati.
- Cari soket antena di dekat area motherboard.
- Gunakan obeng Phillips untuk melepas penjepit kabel jika diperlukan.
⚠️ Pastikan kabel tidak terputus saat dilepas.

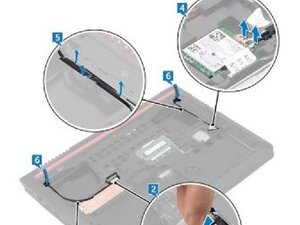

Langkah 4: Catat Rute Kabel Antena
Catat bagaimana kabel antena berada di dalam casing. Ini akan membantu saat memasang kembali.
- Lepaskan kabel dari panduan routing di bagian bawah laptop.
- Periksa apakah ada kabel lain yang terhubung di sekitar area ini.
⚠️ Jangan memaksa kabel jika terasa kencang.

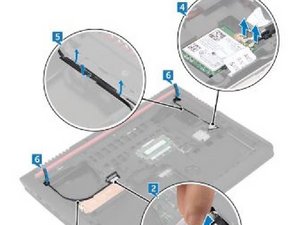

Langkah 5: Geser Kabel ke Slot
Geser kabel display dan antena ke slot yang tersedia di bagian bawah laptop.
- Pastikan kabel tidak terjepit atau tersangkut.
- Periksa apakah semua kabel sudah dilepas sebelum melanjutkan.
⚠️ Jangan menarik kabel terlalu keras.
Langkah 6: Lepaskan Sekrup Penjepit Layar
Cari dan lepaskan empat buah sekrup M2x5 yang menahan display assembly.
- Gunakan obeng Phillips untuk melepas sekrup.
- Simpan sekrup di tempat aman agar tidak hilang.
⚠️ Jangan melepas sekrup yang tidak terlihat jelas.
Langkah 7: Angkat Display Assembly
Dengan sekrup sudah dilepas, angkat display assembly secara perlahan.
- Pastikan tidak ada kabel yang masih terhubung.
- Periksa apakah ada penjepit tambahan yang perlu dilepas.
⚠️ Jangan menarik layar terlalu keras.
Langkah 8: Atur Lubang Sekrup Baru
Letakkan display assembly baru dan atur lubang sekrup agar sesuai dengan lubang di casing laptop.
- Periksa apakah display assembly baru sesuai dengan model laptop.
- Pastikan tidak ada perbedaan ukuran atau bentuk.
⚠️ Jangan memaksa jika tidak sesuai.
Langkah 9: Pasang Sekrup Penjepit Layar
Setelah display assembly baru ditempatkan, pasang kembali empat sekrup M2x5.
- Pastikan sekrup pas dan tidak longgar.
- Gunakan obeng Phillips untuk memasang sekrup.
⚠️ Jangan memasang sekrup terlalu kencang.

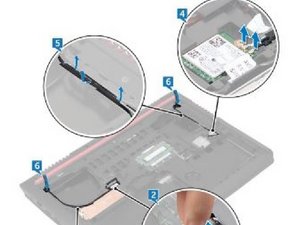

Langkah 10: Geser Kabel ke Slot
Geser kabel display dan antena ke slot yang tersedia di bagian bawah laptop.
- Pastikan kabel tidak terjepit atau tersangkut.
- Periksa apakah semua kabel sudah dilepas sebelum melanjutkan.
⚠️ Jangan menarik kabel terlalu keras.

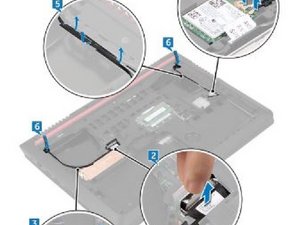

Langkah 11: Rute Kabel ke Panduan
Tutup layar dan balikkan laptop. Rute kabel display dan antena ke panduan routing di bagian bawah.
- Pastikan kabel tidak terjepit atau tersangkut.
- Periksa apakah semua kabel sudah dilepas sebelum melanjutkan.
⚠️ Jangan menarik kabel terlalu keras.

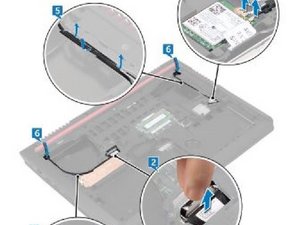

Langkah 12: Hubungkan Kabel Antena
Setelah kabel sudah dirutekan, hubungkan kembali kabel antena ke soket di kartu nirkabel.
- Gunakan spudger plastik untuk memasang kabel ke soket.
- Periksa apakah kabel sudah terhubung dengan baik.
⚠️ Pastikan kabel tidak terputus saat dilepas.
Estimasi Biaya
Estimasi biaya spare part: Rp 500.000 – Rp 1.000.000 tergantung merek dan kualitas. Untuk hasil terbaik, gunakan spare part original atau OEM berkualitas.
Pertanyaan yang Sering Ditanyakan
Apakah penggantian display assembly bisa dilakukan sendiri?
Ya, jika Anda memiliki keahlian dasar dalam servis laptop dan alat yang diperlukan. Pastikan untuk mengikuti panduan dengan teliti.
Apakah semua model laptop bisa diganti display assembly-nya?
Ya, selama spare part yang digunakan sesuai dengan model laptop. Pastikan untuk memeriksa nomor model laptop sebelum membeli spare part.
Apakah ada risiko merusak laptop saat mengganti display assembly?
Ya, jika tidak hati-hati. Pastikan untuk mengikuti panduan dengan teliti dan menggunakan alat yang tepat.
Tips & Penutup
💡 Pastikan laptop dalam keadaan mati sebelum memulai. Jika kamu ragu atau tidak yakin melakukan sendiri, LPComp menyediakan spare part berkualitas dan layanan konsultasi teknis gratis — kunjungi lpcomp.my.id atau toko Shopee kami.
