Permasalahan layar laptop yang rusak bisa diatasi dengan mengganti display assembly. Panduan ini membantu Anda mengganti layar laptop Dell Inspiron 15 5576 secara mandiri.
Alat yang dibutuhkan: obeng Phillips, spudger plastik, pinset, dan penjepit kabel.
Langkah 1: Sesuaikan Lubang Baut
Pastikan lubang baut pada display assembly baru sesuai dengan posisi di bagian bawah laptop. Periksa dengan hati-hati agar tidak terjadi kesalahan saat memasang.
- Buka casing laptop dengan hati-hati.
- Periksa posisi baut yang sudah dilepas.
⚠️ Pastikan laptop dalam keadaan mati dan terlepas dari sumber daya sebelum memulai pekerjaan.

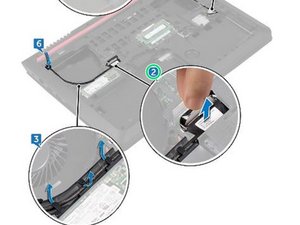

Langkah 2: Putuskan Kabel Layar
Lepaskan kabel layar dengan menarik tab pengait yang terdapat di ujung kabel. Pastikan tidak menarik kabel secara langsung untuk menghindari kerusakan.
- Cari kabel yang terhubung ke papan utama.
- Tarik tab pengait dengan lembut.
⚠️ Jangan menekan atau memutar kabel, karena bisa menyebabkan kerusakan permanen.

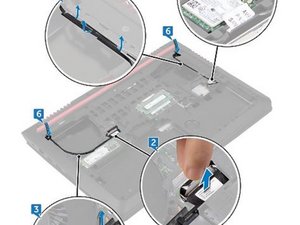

Langkah 3: Catat Rute Kabel Layar
Catat jalur kabel layar agar saat memasang kembali tidak terjadi kesalahan. Kabel ini biasanya melewati beberapa panduan di dalam laptop.
- Lepaskan kabel dari panduan yang ada.
- Buat catatan visual atau foto untuk referensi.
⚠️ Jika kabel terjepit atau terkait, jangan dipaksa. Gunakan alat bantu seperti spudger.

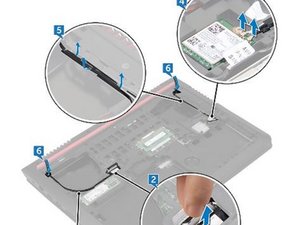

Langkah 4: Putuskan Kabel Antena
Lepaskan kabel antena dari kartu nirkabel. Kabel ini biasanya terhubung ke bagian belakang papan utama.
- Cari konektor antena di dekat kartu nirkabel.
- Tarik tab pengait dengan lembut.
⚠️ Pastikan tidak mengganggu komponen lain saat melepas kabel antena.

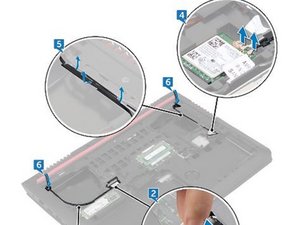

Langkah 5: Catat Rute Kabel Antena
Catat jalur kabel antena agar saat memasang kembali tidak terjadi kesalahan. Kabel ini biasanya melewati beberapa panduan di dalam laptop.
- Lepaskan kabel dari panduan yang ada.
- Buat catatan visual atau foto untuk referensi.
⚠️ Jika kabel terjepit atau terkait, jangan dipaksa. Gunakan alat bantu seperti spudger.

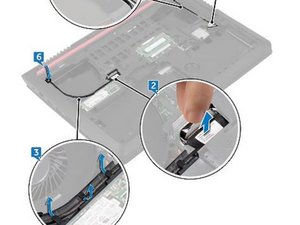

Langkah 6: Geser Kabel ke Slot
Geser kabel layar dan antena melalui slot yang tersedia di bagian bawah laptop. Pastikan kabel tidak terkait atau terjepit saat melewati slot.
- Pastikan slot terbuka dan tidak tersumbat.
- Geser kabel secara perlahan.
⚠️ Jika kabel terjepit, jangan dipaksa. Periksa kembali jalur kabel.

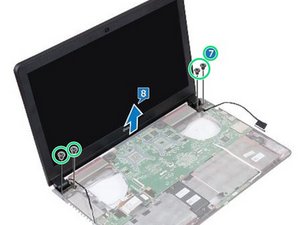

Langkah 7: Lepaskan Baut Penjepit
Lepaskan empat baut M2x5 yang mengunci display assembly ke bagian bawah laptop. Pastikan baut dilepas dengan benar.
- Gunakan obeng Phillips untuk melepas baut.
- Simpan baut dalam wadah kecil untuk menghindari kehilangan.
⚠️ Jangan melepas baut yang tidak terlihat atau tidak jelas fungsinya.

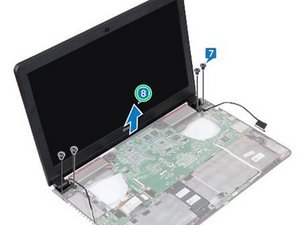

Langkah 8: Angkat Display Assembly
Angkat display assembly dari bagian bawah laptop dengan hati-hati. Pastikan tidak ada kabel yang masih terhubung.
- Periksa kembali semua kabel yang sudah dilepas.
- Jangan menarik kabel terlalu keras.
⚠️ Jika display assembly terasa terkunci, periksa kembali apakah ada baut atau kabel yang masih terhubung.

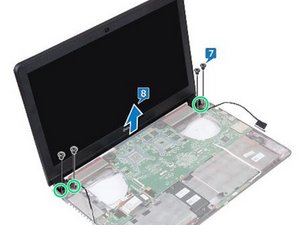

Langkah 9: Sesuaikan Lubang Baut Baru
Sesuaikan lubang baut pada display assembly baru dengan lubang di bagian bawah laptop. Pastikan posisi baut sesuai dengan yang sudah dilepas sebelumnya.
- Periksa kembali posisi baut untuk memastikan kecocokan.
- Jangan memasang baut jika posisi tidak sesuai.
⚠️ Pastikan display assembly baru tidak terlalu rapat atau longgar.

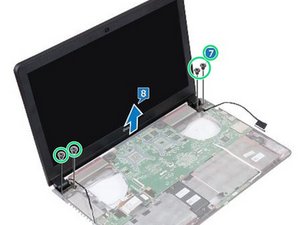

Langkah 10: Pasang Kembali Baut
Pasang kembali empat baut M2x5 yang mengunci display assembly ke bagian bawah laptop. Pastikan baut dipasang dengan benar dan kencang.
- Gunakan obeng Phillips untuk memasang baut.
- Pastikan baut tidak terlalu kencang atau terlalu longgar.
⚠️ Jika baut terlalu kencang, bisa merusak casing laptop.

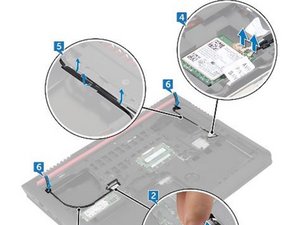

Langkah 11: Geser Kabel ke Slot
Geser kabel layar dan antena melalui slot yang tersedia di bagian bawah laptop. Pastikan kabel tidak terkait atau terjepit saat melewati slot.
- Pastikan slot terbuka dan tidak tersumbat.
- Geser kabel secara perlahan.
⚠️ Jika kabel terjepit, jangan dipaksa. Periksa kembali jalur kabel.

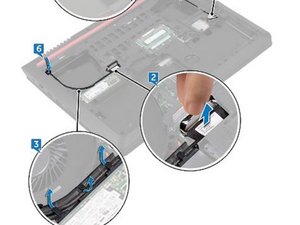

Langkah 12: Rute Kabel Layar Kembali
Tutup layar dan balikkan laptop. Rute kabel layar kembali ke posisi semula sesuai dengan catatan yang telah dibuat sebelumnya.
- Pastikan kabel tidak terjepit atau terkait.
- Gunakan pinset untuk membantu menempatkan kabel.
⚠️ Jika kabel terjepit, jangan dipaksa. Periksa kembali jalur kabel.
Pertanyaan yang Sering Ditanyakan
Apakah saya bisa mengganti layar sendiri?
Ya, jika Anda memiliki alat dan kemampuan dasar servis laptop. Pastikan laptop dalam keadaan mati dan terlepas dari sumber daya.
Kabel terjepit saat dipasang kembali, apa yang harus saya lakukan?
Jangan dipaksa. Periksa kembali jalur kabel dan pastikan tidak ada komponen lain yang menghalangi.
Apakah baut bisa hilang selama proses?
Ya, jika tidak disimpan dengan baik. Simpan baut dalam wadah kecil dan pastikan tidak tercampur dengan baut lain.
Tips & Penutup
💡 Pastikan semua langkah dilakukan secara perlahan dan hati-hati. Jika kamu ragu atau tidak yakin melakukan sendiri, LPComp menyediakan spare part berkualitas dan layanan konsultasi teknis gratis — kunjungi lpcomp.my.id atau toko Shopee kami.
