Ganti Layar Laptop Dell Inspiron 14R

Permasalahan layar laptop yang rusak bisa diatasi dengan mengganti display assembly. Panduan ini membantu Anda melakukan penggantian secara mandiri.

Alat yang dibutuhkan: obeng Phillips, spudger plastik, pinset, dan penjepit kabel.

Langkah 1: Hapus Screws di Bagian Belakang

Pertama, pastikan laptop dalam keadaan mati dan terlepas dari sumber daya. Buka bagian belakang laptop dan cari semua sekrup yang mengunci panel layar.

• Gunakan obeng Phillips untuk melepas semua sekrup.
• Simpan sekrup dalam wadah kecil agar tidak hilang.

⚠️ Pastikan tidak ada listrik yang mengalir ke dalam laptop sebelum memulai.

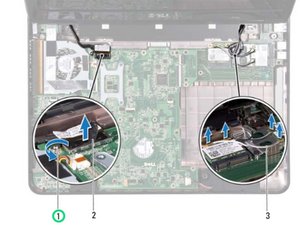

Langkah 2: Longgarkan Kabel Grounding

Cari sekrup grounding yang terletak di dekat kabel layar. Sekrup ini berfungsi untuk menghindari arus statis.

• Gunakan obeng untuk melepas sekrup tersebut.
• Jangan menarik kabel terlalu keras untuk menghindari kerusakan.

⚠️ Jika kabel terasa kaku, pastikan tidak ada bagian lain yang masih terkunci.

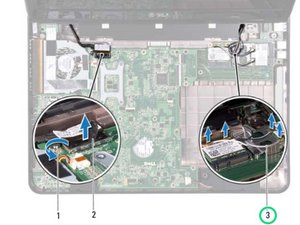

Langkah 3: Putuskan Kabel Layar

Cari konektor kabel layar yang terhubung ke papan utama. Tekan tombol pengunci di konektor untuk melepasnya.

• Gunakan pinset untuk memastikan kabel terlepas sepenuhnya.
• Periksa kabel untuk memastikan tidak ada kerusakan.

⚠️ Jangan menarik kabel secara langsung tanpa melepas pengunci terlebih dahulu.

Langkah 4: Hapus Screws Penjepit Layar

Cari empat sekrup yang mengunci display assembly ke bagian bawah laptop. Gunakan obeng Phillips untuk melepasnya.

• Simpan sekrup dalam wadah terpisah.
• Periksa area sekitar untuk memastikan tidak ada sekrup lain yang terlewat.

⚠️ Jika sekrup terlalu kencang, gunakan obeng dengan ujung tajam untuk menghindari kerusakan.

Langkah 5: Angkat Display Assembly

Dengan sekrup sudah dilepas, angkat display assembly secara perlahan dari bagian bawah laptop.

• Periksa apakah ada kabel lain yang masih terhubung.
• Jangan menarik kabel terlalu keras untuk menghindari kerusakan.

⚠️ Pastikan display assembly tidak terjatuh atau tergores selama proses.

Langkah 6: Pasang Display Assembly Baru

Letakkan display assembly baru ke dalam posisi yang sama seperti sebelumnya. Pastikan semua lubang sekrup sesuai.

• Gunakan sekrup yang sudah disiapkan untuk mengunci display assembly.
• Periksa apakah display assembly sudah terpasang dengan benar.

⚠️ Pastikan tidak ada bagian yang terjepit atau terlalu longgar.

Langkah 7: Rutekan Kabel dengan Benar

Setelah display assembly terpasang, masukkan kabel layar dan kabel antena Mini-Card ke dalam panduan routing yang tersedia.

• Periksa apakah kabel tidak terlipat atau terjepit.
• Gunakan spudger plastik untuk membantu memasukkan kabel.

⚠️ Pastikan kabel tidak terputus atau tergores selama proses.

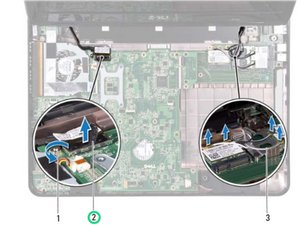

Langkah 8: Hubungkan Kabel Layar

Kembali ke papan utama dan hubungkan kabel layar ke konektor yang sesuai. Pastikan kabel terhubung dengan kuat.

• Gunakan pinset untuk memastikan kabel terkunci dengan baik.
• Periksa apakah kabel tidak terlepas setelah terhubung.

⚠️ Jika kabel tidak terkunci dengan baik, layar mungkin tidak berfungsi.

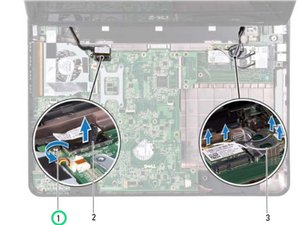

Langkah 9: Kencangkan Sekrup Grounding

Kembali ke sekrup grounding yang sebelumnya dilepas. Kencangkan sekrup tersebut dengan obeng Phillips.

• Pastikan sekrup tidak terlalu kencang untuk menghindari kerusakan.
• Periksa apakah sekrup sudah terpasang dengan benar.

⚠️ Jika sekrup terlalu kencang, bisa menyebabkan kerusakan pada papan utama.

Langkah 10: Pasang Screws di Bagian Bawah

Terakhir, pasang kembali dua sekrup di bagian bawah laptop. Pastikan sekrup terpasang dengan benar.

• Gunakan obeng Phillips untuk memasang sekrup.
• Periksa apakah semua sekrup sudah terpasang.

⚠️ Jika ada sekrup yang terlewat, laptop mungkin tidak bisa ditutup dengan baik.

Estimasi Biaya

Estimasi biaya spare part: Rp 500.000 – Rp 1.200.000 tergantung merek dan kualitas. Untuk hasil terbaik, gunakan spare part original atau OEM berkualitas.
