Ganti Layar Laptop Dell Inspiron 14 7460

Permasalahan layar laptop yang rusak bisa diatasi dengan mengganti display assembly. Panduan ini akan membimbing Anda langkah demi langkah untuk mengganti layar laptop Dell Inspiron 14 7460.

Alat yang dibutuhkan: obeng Phillips, spudger plastik, kunci putar, dan alas pelindung.

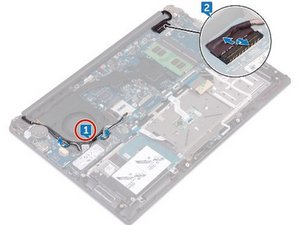

Langkah 1: Menghapus Kabel Antena

Sebelum memulai, pastikan laptop sudah dimatikan dan dilepaskan dari sumber daya. Buka kabel antena dengan hati-hati menggunakan spudger plastik untuk menghindari kerusakan.

• Lepaskan kabel antena dari soketnya.
• Pastikan tidak ada kabel lain yang terhubung di sekitar area ini.

⚠️ Jangan menarik kabel secara keras, karena bisa menyebabkan putus.

Langkah 2: Menghubungkan Kabel Layar

Buka kunci pengunci di sisi kabel layar, lalu lepaskan kabel dari papan sistem. Pastikan kabel terlepas sepenuhnya sebelum melanjutkan.

• Kabel layar biasanya terletak di bagian belakang layar.
• Gunakan spudger untuk menekan tombol pengunci.

⚠️ Jika kabel masih terhubung, jangan mencoba mengangkat layar.

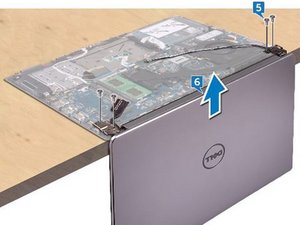

Langkah 3: Menyusun Laptop

Buka layar hingga membentuk sudut 90 derajat, lalu letakkan laptop di tepi meja. Pastikan bagian keyboard berada di atas meja, sedangkan layar menggantung di luar.

• Posisi ini memudahkan akses ke bagian belakang layar.
• Jangan meletakkan laptop di permukaan yang tidak rata.

⚠️ Pastikan laptop tidak akan jatuh saat proses berlangsung.

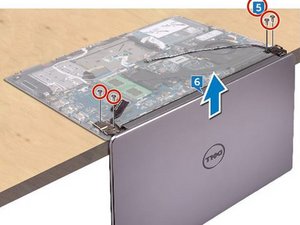

Langkah 4: Menghapus Sekrup Hinge

Cari dan lepaskan empat buah sekrup M2.5x5 yang mengunci engsel layar ke bagian keyboard. Gunakan obeng Phillips untuk melepasnya.

• Sekrup biasanya terletak di bagian bawah layar.
• Simpan sekrup dengan rapi untuk menghindari kehilangan.

⚠️ Jangan memutar sekrup terlalu keras, karena bisa merusak ulir.

Langkah 5: Mengangkat Layar

Dengan sekrup sudah dilepas, angkat layar secara perlahan dari bagian keyboard. Pastikan tidak ada kabel yang masih terhubung.

• Gunakan tangan yang stabil untuk mengangkat layar.
• Jika terasa kaku, periksa kembali apakah ada kabel yang masih terhubung.

⚠️ Jangan memaksa jika layar masih terkunci.

Langkah 6: Menyusun Bagian Keyboard

Letakkan bagian keyboard di tepi meja dengan sisi keyboard menghadap ke bawah. Pastikan permukaan meja rata dan aman.

• Posisi ini memudahkan akses ke bagian belakang layar.
• Jangan meletakkan benda berat di atasnya.

⚠️ Pastikan tidak ada kabel yang terjepit di bawah keyboard.

Langkah 7: Mengatur Lubang Sekrup

Letakkan layar baru di atas bagian keyboard dan pastikan lubang sekrup di engsel layar sejajar dengan lubang sekrup di bagian keyboard.

• Periksa posisi sekrup agar tidak terbalik.
• Gunakan penjepit atau alat bantu jika diperlukan.

⚠️ Pastikan posisi sekrup tepat sebelum memasang.

Langkah 8: Memasang Sekrup Hinge

Setelah posisi sekrup sudah tepat, pasang kembali empat buah sekrup M2.5x5 ke engsel layar. Pastikan sekrup terpasang dengan kuat.

• Gunakan obeng Phillips untuk memasang sekrup.
• Periksa apakah sekrup sudah terpasang dengan benar.

⚠️ Jangan memutar sekrup terlalu keras, karena bisa merusak ulir.

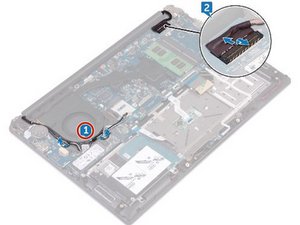

Langkah 9: Memasang Kabel Layar

Tutup layar dan balikkan laptop. Masukkan kabel layar ke dalam soket papan sistem, lalu kunci dengan tombol pengunci.

• Pastikan kabel terpasang dengan benar.
• Kunci kabel dengan hati-hati untuk menghindari kerusakan.

⚠️ Pastikan kabel tidak terlipat atau terjepit.

Langkah 10: Mengatur Kabel Antena

Setelah layar terpasang, masukkan kabel antena ke dalam panduan routing yang tersedia. Pastikan kabel tidak terjepit atau terlipat.

• Kabel antena biasanya berada di bagian belakang laptop.
• Periksa apakah semua kabel sudah terpasang dengan benar.

⚠️ Pastikan kabel tidak mengganggu gerakan engsel.

Estimasi Biaya

Estimasi biaya spare part: Rp 500.000 – Rp 1.500.000 tergantung merek dan kualitas. Untuk hasil terbaik, gunakan spare part original atau OEM berkualitas.
