Ganti Layar Laptop Dell Inspiron 13z N301z

Jika layar laptop Dell Inspiron 13z N301z rusak atau tidak berfungsi, mengganti display assembly bisa menjadi solusi. Panduan ini akan membantumu mengganti komponen tersebut secara mandiri.

Alat yang dibutuhkan: obeng Phillips, spudger plastik, pinset, dan kain microfiber.

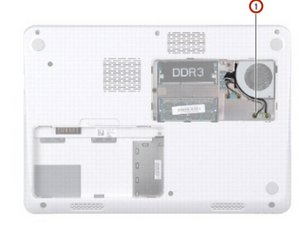

Langkah 1: Putuskan Kabel Antena

Sebelum memulai, pastikan laptop dalam keadaan mati dan terlepas dari sumber daya. Lalu, balikkan laptop dan lepaskan kabel antena Mini-Card dari soketnya. Pastikan kabel tidak tertarik atau terputus.

• Lepaskan kabel dengan lembut menggunakan spudger plastik.
• Periksa kabel untuk memastikan tidak ada kerusakan fisik.

⚠️ Jangan menarik kabel secara kasar, karena bisa merusak soket atau kabel itu sendiri.

Langkah 2: Buka Layar Laptop

Balikkan laptop ke posisi normal dan buka layar sejauh mungkin. Pastikan layar terbuka hingga tidak menghalangi akses ke komponen di dalamnya.

• Periksa apakah ada kabel atau komponen lain yang masih terhubung.
• Jika layar terkunci, pastikan tidak ada pengunci mekanis yang masih aktif.

⚠️ Jangan memaksa membuka layar jika masih terkunci, karena bisa merusak engsel.

Langkah 3: Lepaskan Kabel Layar dan Kamera

Cari dan lepaskan kabel display dan kabel kamera dari soket di papan sistem. Pastikan kabel terlepas sepenuhnya dan tidak tersisa di dalam.

• Lepaskan kabel dengan spudger plastik jika terasa kencang.
• Periksa kabel untuk memastikan tidak ada retak atau kerusakan.

⚠️ Jangan menarik kabel terlalu keras, karena bisa merusak soket.

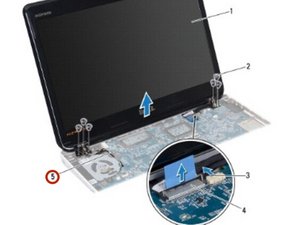

Langkah 4: Catat Rute Kabel Antena

Sebelum melepas kabel antena, catat bagaimana kabel tersebut berada di dalam routing guide. Ini penting agar saat memasang kembali, kabel tidak tertarik atau terjepit.

• Lepaskan kabel antena dari routing guide secara perlahan.
• Simpan kabel di tempat aman agar tidak terkena debu atau kerusakan.

⚠️ Jika kabel terjepit, gunakan spudger plastik untuk membantu melepaskannya.

Langkah 5: Lepaskan Sekrup Penahan Layar

Cari dan lepaskan enam buah sekrup yang mengunci display assembly ke bagian bawah laptop. Ada tiga sekrup di setiap sisi.

• Gunakan obeng Phillips untuk melepas sekrup.
• Simpan sekrup di tempat aman agar tidak hilang.

⚠️ Jangan melepas sekrup yang bukan bagian dari display assembly.

Langkah 6: Angkat dan Lepaskan Display Assembly

Dengan sekrup sudah dilepas, angkat display assembly secara perlahan dari bagian bawah laptop. Pastikan tidak ada kabel yang masih terhubung.

• Gunakan spudger plastik untuk membantu mengangkat bagian yang masih tertahan.
• Periksa kembali apakah semua kabel sudah terlepas.

⚠️ Jangan memaksa mengangkat display assembly jika masih ada kabel yang terhubung.

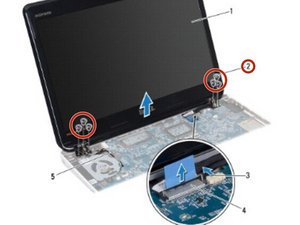

Langkah 7: Pasang Display Assembly Baru

Letakkan display assembly baru ke posisi yang sesuai, lalu pasang kembali enam sekrup yang telah dilepas sebelumnya. Pastikan sekrup dipasang dengan benar.

• Pasang sekrup secara perlahan dan pastikan tidak ada yang terlewat.
• Periksa apakah display assembly sudah terpasang dengan kuat.

⚠️ Pastikan sekrup dipasang dengan benar agar tidak terjadi kerusakan pada display assembly.

Langkah 8: Rute Kabel Antena Kembali

Setelah display assembly terpasang, masukkan kabel antena Mini-Card ke dalam slot routing guide sesuai dengan posisi yang telah dicatat sebelumnya.

• Pastikan kabel tidak terjepit atau terputus.
• Periksa kabel untuk memastikan tidak ada kerusakan.

⚠️ Pastikan kabel tidak tergantung atau terjepit di dalam casing.

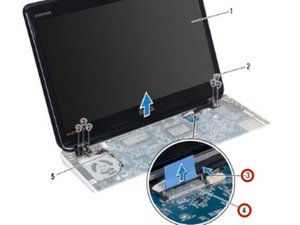

Langkah 9: Hubungkan Kabel Display dan Kamera

Setelah semua kabel sudah dipasang kembali, hubungkan kabel display dan kabel kamera ke soketnya di papan sistem. Pastikan kabel terhubung dengan kuat.

• Gunakan spudger plastik untuk memastikan kabel terhubung dengan baik.
• Periksa kabel untuk memastikan tidak ada retak atau kerusakan.

⚠️ Jangan memaksa kabel jika tidak terhubung dengan mudah.

Pertanyaan yang Sering Ditanyakan

Tips & Penutup

💡 Pastikan kamu memperhatikan setiap langkah dengan cermat. Jika kamu ragu atau tidak yakin melakukan sendiri, LPComp menyediakan spare part berkualitas dan layanan konsultasi teknis gratis — kunjungi lpcomp.my.id atau toko Shopee kami.
