Ganti Layar Laptop Dell Inspiron 1200

Display laptop rusak? Panduan ini akan membantu Anda mengganti display assembly Dell Inspiron 1200 secara mandiri. Proses ini memakan waktu sekitar 30-45 menit dan memiliki tingkat kesulitan sedang.

Alat yang dibutuhkan: obeng Phillips, spudger plastik, pinset, dan kain microfiber.

Langkah 1: Putuskan Kabel Ground

Sebelum memulai, pastikan laptop sudah mati dan dilepaskan dari sumber daya. Lepaskan kabel ground dari EMI shield dengan melepas sekrup yang menahan kabel tersebut.

• Gunakan obeng Phillips untuk melepas sekrup.
• Jangan menarik kabel secara kasar untuk menghindari kerusakan.

⚠️ Pastikan laptop dalam keadaan mati untuk menghindari risiko elektrik.

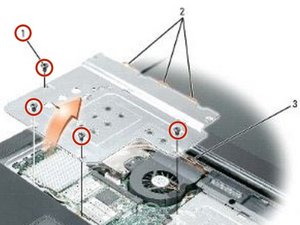

Langkah 2: Lepaskan Sekrup EMI Shield

Cari dan lepaskan empat sekrup M2.5 x 5 mm yang mengunci EMI shield ke papan sistem.

• Gunakan obeng Phillips untuk melepas setiap sekrup secara perlahan.
• Simpan sekrup di tempat yang aman agar tidak hilang.

⚠️ Jangan mengganti sekrup dengan ukuran yang tidak sesuai.

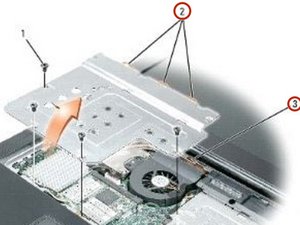

Langkah 3: Lepaskan EMI Shield

Setelah sekrup dilepas, putar bagian depan EMI shield ke atas dan angkat untuk melepaskan tab penahan dari slotnya.

• Gunakan spudger plastik untuk membantu melepaskan tab jika terkunci.
• Periksa kabel yang masih terhubung sebelum mengangkat EMI shield.

⚠️ Jangan menarik kabel dengan kekuatan berlebihan.

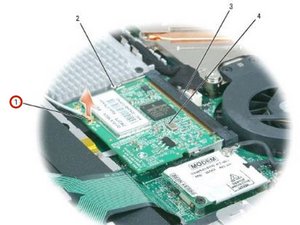

Langkah 4: Lepaskan Kabel Antena

Cabut kabel antena yang terhubung ke Mini PCI card dengan lembut.

• Gunakan pinset untuk membantu memisahkan kabel dari konektor.
• Periksa apakah kabel masih terkunci di slot routing.

⚠️ Jangan menarik kabel antena terlalu keras untuk menghindari kerusakan.

Langkah 5: Lepaskan Sekrup Bagian Bawah

Dari bagian bawah laptop, lepaskan dua sekrup M2.5 x 5 mm yang terlabel 'D'.

• Gunakan obeng Phillips untuk melepas sekrup.
• Simpan sekrup di tempat yang aman.

⚠️ Pastikan tidak ada kabel yang terhalang sebelum melepas sekrup.

Langkah 6: Lepaskan Sekrup Bagian Belakang

Dari bagian belakang laptop, lepaskan dua sekrup M2.5 x 8 mm yang terlabel 'D'.

• Gunakan obeng Phillips untuk melepas sekrup.
• Periksa apakah ada kabel yang masih terhubung.

⚠️ Jangan menarik kabel saat melepas sekrup.

Langkah 7: Putuskan Kabel Display

Tarik tab penarik yang terhubung ke kabel display untuk memutuskan kabel dari papan sistem.

• Gunakan spudger plastik untuk membantu menarik tab.
• Periksa apakah kabel sudah terlepas sepenuhnya.

⚠️ Jangan menarik kabel secara langsung tanpa menarik tab terlebih dahulu.

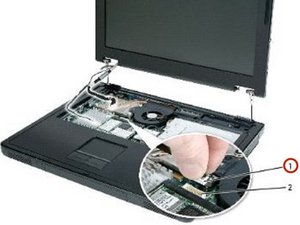

Langkah 8: Lepaskan Kabel dari Guide

Angkat kabel antena Mini PCI dan kabel display dari guide routing dengan hati-hati.

• Gunakan pinset untuk membantu mengangkat kabel.
• Periksa apakah kabel sudah terlepas sepenuhnya.

⚠️ Jangan memaksa kabel jika masih terkunci.

Langkah 9: Angkat Display Assembly

Setelah semua kabel dilepas, angkat display assembly dari bagian bawah laptop secara perlahan.

• Gunakan spudger plastik untuk membantu mengangkat bagian yang terkunci.
• Periksa apakah ada kabel yang masih terhubung.

⚠️ Jangan menarik display assembly terlalu keras.

Estimasi Biaya

Estimasi biaya spare part: Rp 500.000 – Rp 1.000.000 tergantung merek dan kualitas. Untuk hasil terbaik, gunakan spare part original atau OEM berkualitas.

Pertanyaan yang Sering Ditanyakan

Tips & Penutup

💡 Pastikan semua kabel sudah terlepas sebelum mengangkat display assembly. Jika kamu ragu atau tidak yakin melakukan sendiri, LPComp menyediakan spare part berkualitas dan layanan konsultasi teknis gratis — kunjungi lpcomp.my.id atau toko Shopee kami.
