Panduan Servis Laptop HP Pavilion dv9000 Lengkap

Panduan ini membantu Anda mengganti motherboard laptop HP Pavilion dv9000 secara mandiri. Proses ini cocok untuk pengguna yang ingin memperbaiki laptop sendiri dengan bantuan alat sederhana.

Alat yang dibutuhkan: obeng Phillips, spudger plastik, pinset, dan penjepit kabel.

Langkah 1: Menghilangkan Baterai dan DVD Drive

Pertama, lepaskan baterai dengan melepas sekrup yang terlabel 2 pada gambar. Setelah itu, tarik DVD drive keluar dengan lembut.

• Lebih dahulu pastikan laptop dalam keadaan mati.
• Hindari menarik kabel secara kasar untuk mencegah kerusakan.

⚠️ Pastikan semua kabel terlepas sebelum melanjutkan ke langkah berikutnya.

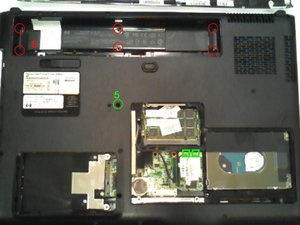

Langkah 2: Mengakses Komponen Internal

Lebihkan sekrup yang terlabel 5 (warna hijau) untuk melepas keyboard. Lepaskan kabel mikro coax dari papan WIFI.

• Gunakan spudger plastik untuk memisahkan kabel dari soket.
• Hindari menggunakan obeng logam untuk mencegah kerusakan kabel.

⚠️ Pastikan semua kabel terlepas sebelum melepas sekrup berikutnya.

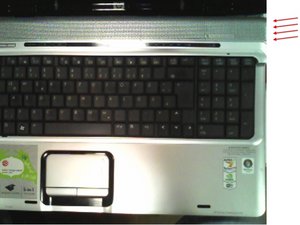

Langkah 3: Mengangkat Penutup Bagian Atas

Palingkan laptop ke bawah dan lepaskan penutup plastik di bagian atas. Mulai dari sisi kanan dan hati-hati dengan kabel datar di tengah.

• Pisahkan kabel datar dari soket motherboard secara perlahan.
• Jangan menarik kabel terlalu keras untuk mencegah putus.

⚠️ Jika kabel terasa kaku, periksa kembali apakah ada sekrup yang belum dilepas.

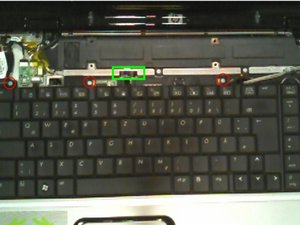

Langkah 4: Mengakses Soket Keyboard

Lepaskan tiga sekrup perak yang terlihat di gambar (lingkaran merah). Dari area sekrup yang dilepas, akses soket keyboard.

• Pastikan semua sekrup dilepas sebelum memisahkan komponen.
• Hindari memakai obeng yang terlalu besar untuk mencegah kerusakan.

⚠️ Jika kabel terasa kaku, periksa kembali apakah ada sekrup yang belum dilepas.

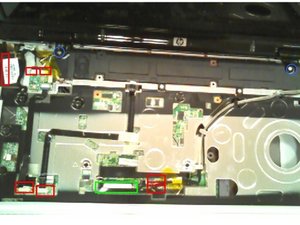

Langkah 5: Menghubungkan Kabel Keyboard

Lepaskan kabel datar dari tujuh posisi (persegi merah) yang terlihat di gambar. Mulai dari konektor di sebelah kiri atas.

• Gunakan spudger plastik untuk memisahkan kabel dari soket.
• Pastikan semua kabel terlepas sebelum melanjutkan.

⚠️ Jika kabel terasa kaku, periksa kembali apakah ada sekrup yang belum dilepas.

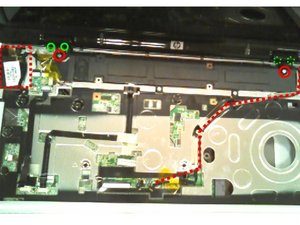

Langkah 6: Mengakses Hinge Display

Lepaskan sekrup perak yang terlihat di gambar (lingkaran merah) untuk mengakses bagian hinge display. Setelah itu, lepaskan dua sekrup hitam yang mengunci hinge.

• Pastikan semua sekrup dilepas sebelum memisahkan komponen.
• Hindari memakai obeng yang terlalu besar untuk mencegah kerusakan.

⚠️ Jika kabel terasa kaku, periksa kembali apakah ada sekrup yang belum dilepas.

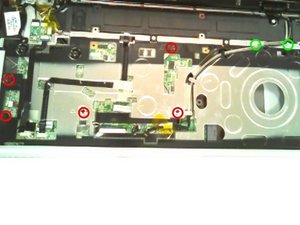

Langkah 7: Mengakses Motherboard

Gunakan obeng Phillips untuk melepas lima sekrup hitam (lingkaran merah) dan dua sekrup perak (lingkaran hijau) yang mengunci motherboard.

• Pastikan semua sekrup dilepas sebelum memisahkan komponen.
• Hindari memakai obeng yang terlalu besar untuk mencegah kerusakan.

⚠️ Jika kabel terasa kaku, periksa kembali apakah ada sekrup yang belum dilepas.

Langkah 8: Mengangkat Motherboard

Setelah semua sekrup dilepas, angkat motherboard secara perlahan. Pastikan semua kabel terlepas sebelum mengangkat.

• Gunakan spudger plastik untuk memisahkan kabel dari soket.
• Pastikan semua kabel terlepas sebelum melanjutkan.

⚠️ Jika kabel terasa kaku, periksa kembali apakah ada sekrup yang belum dilepas.

Estimasi Biaya

Estimasi biaya spare part: Rp 500.000 – Rp 1.500.000 tergantung merek dan kualitas. Untuk hasil terbaik, gunakan spare part original atau OEM berkualitas.

Pertanyaan yang Sering Ditanyakan

Tips & Penutup

💡 Tips penting untuk hasil terbaik. Jika kamu ragu atau tidak yakin melakukan sendiri, LPComp menyediakan spare part berkualitas dan layanan konsultasi teknis gratis — kunjungi lpcomp.my.id atau toko Shopee kami.
