Panduan Ganti Motherboard HP Pavilion x360 14m-cd0005dx
Ringkasan Singkat
Penggantian motherboard pada HP Pavilion x360 14m-cd0005dx adalah prosedur tingkat lanjut.
Waktu pengerjaan estimasi adalah 1–2 jam dengan tingkat kesulitan tinggi.
Proses ini melibatkan pelepasan layar 360 derajat dan risiko tinggi terhadap garansi resmi.
Sebelum membeli spare part, pastikan Anda sudah memverifikasi kompatibilitas dengan teknisi atau panduan resmi.
Langkah 1: Matikan Laptop dan Siapkan Alat
Pastikan laptop dalam keadaan mati total dan tidak terhubung ke sumber daya.
Lepaskan kabel power, adaptor, dan semua perangkat eksternal seperti mouse atau flashdisk.
- Periksa port USB, HDMI, dan jack audio untuk memastikan tidak ada perangkat yang tersisa.
- Jangan bekerja dengan laptop dalam keadaan menyala atau baterai terpasang untuk menghindari risiko korsleting.
Langkah 2: Lepaskan Baterai Internal
Ini adalah langkah krusial yang sering dilewatkan pada model x360.
Anda harus membuka panel bawah terlebih dahulu untuk mencabut konektor baterai sebelum melepas motherboard.
- Lepaskan sekrup panel bawah dengan obeng Phillips #0.
- Cabut konektor baterai dari motherboard dengan hati-hati.
- Tahan tombol power selama 15 detik untuk membuang sisa arus listrik (residual power).
Langkah 3: Lepaskan Kaki Karet dan Sekrup Tersembunyi
Gunakan alat pembuka plastik (spudger) untuk melepas kaki karet di bagian bawah laptop.
Kaki karet ini menutupi sekrup tambahan yang mengunci casing.
- Lepaskan satu per satu dengan tekanan ringan agar tidak merusak permukaan casing.
- Jangan menggunakan alat logam tajam yang bisa menggores bodi laptop.
Langkah 4: Lepaskan Semua Sekrup Casing Bawah
Lepaskan semua sekrup yang terlihat di panel bawah laptop.
Model ini biasanya menggunakan sekrup Phillips #00 dengan panjang bervariasi (4.5 mm hingga 7.0 mm).
- Pisahkan sekrup berdasarkan ukuran dan lokasi aslinya untuk memudahkan reassembly.
- Gunakan papan magnetik atau kotak partisi agar sekrup tidak hilang.

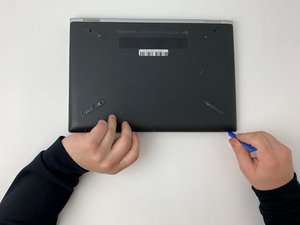

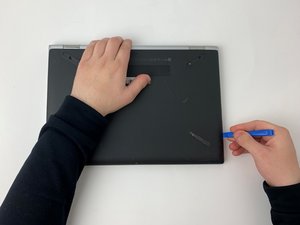

Langkah 5: Buka Casing dan Lepaskan Konektor
Setelah semua sekrup dilepas, buka tutup bagian bawah dengan alat pembuka plastik.
Gunakan teknik "pencelupan" (sliding) di sepanjang celah untuk membuka kait plastik.
- Jangan memaksa membuka casing jika masih terasa terkunci kuat.
- Periksa kembali apakah ada sekrup tersembunyi di bawah stiker atau kaki karet.
Langkah 6: Lepaskan Motherboard Lama
Setelah casing terbuka, Anda akan melihat motherboard dan komponen internal.
Lepaskan semua kabel fleksibel (flex cable) yang terhubung ke motherboard, termasuk layar, keyboard, dan touchpad.
- Buka kait pengunci konektor (latch) sebelum mencabut kabel.
- Lepaskan sekrup bracket yang menahan motherboard pada chassis.
- Angkat motherboard dengan hati-hati, hindari menyentuh komponen IC secara langsung.
Langkah 7: Verifikasi dan Pasang Motherboard Baru
Sebelum memasang, pastikan motherboard baru memiliki nomor part yang kompatibel.
Spesifikasi motherboard yang umum untuk model ini adalah HP Part Number: 906009-501 atau varian 906009-502 (tergantung konfigurasi RAM/Wifi).
- Pasang motherboard baru ke dalam chassis dan kencangkan sekrup bracket.
- Sambungkan kembali semua kabel fleksibel dan pastikan kait pengunci tertutup rapat.
- Pastikan tidak ada kabel yang terjepit antara motherboard dan casing.
Langkah 8: Reassembly dan Uji Fungsi
Pasang kembali casing bawah dan kencangkan semua sekrup dengan urutan yang benar.
Pasang kembali kaki karet di bagian bawah laptop.
- Sambungkan kembali konektor baterai ke motherboard.
- Nyalakan laptop dan periksa apakah BIOS terdeteksi.
- Uji fungsi layar, keyboard, touchpad, dan port USB.
Pertanyaan yang Sering Ditanyakan
Apakah garansi resmi HP masih berlaku setelah ganti motherboard sendiri?
Secara umum, garansi resmi HP akan batalkan jika ditemukan tanda pembongkaran (stiker garansi rusak) atau penggunaan spare part non-origional.
Pastikan Anda memahami risiko ini. Jika laptop masih dalam masa garansi, disarankan untuk menghubungi service center resmi.
Bagaimana cara memverifikasi keaslian spare part motherboard?
Cek stiker part number di atas motherboard. Pastikan font dan kualitas cetak sesuai dengan standar pabrik.
Beli dari supplier terpercaya seperti LPComp yang menjamin keaslian part dan menyediakan garansi toko untuk spare part yang dijual.
Apakah saya perlu mengganti termal paste?
Ya, sangat disarankan. Motherboard bekas biasanya memiliki termal paste yang sudah kering atau tidak merata.
Gunakan termal paste berkualitas tinggi untuk memastikan suhu prosesor tetap stabil setelah penggantian.
Berapa estimasi biaya penggantian motherboard?
Biaya bervariasi tergantung kondisi (baru/second) dan spesifikasi (RAM onboard/terpisah).
Di LPComp, harga spare part motherboard HP Pavilion x360 berkisar antara Rp 800.000 hingga Rp 2.500.000 tergantung stok dan kondisi unit.
