Motherboard adalah komponen utama yang menghubungkan semua bagian laptop. Jika motherboard rusak, maka laptop tidak dapat berfungsi dengan baik. Berikut adalah panduan untuk mengganti motherboard HP EliteBook 1040 G4.
Langkah 1: Lepaskan Tutup Belakang
Gunakan obeng Torx T5 untuk melepas 8 sekrup 5 mm yang mengunci tutup belakang ke chassis.
Langkah 2: Angkat Tutup Belakang
Angkat tutup belakang ke atas dan keluar dari perangkat.
Langkah 3: Lepaskan Baterai
Angkat dan keluarkan baterai dari perangkat.

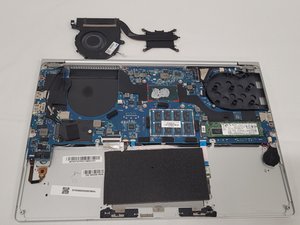

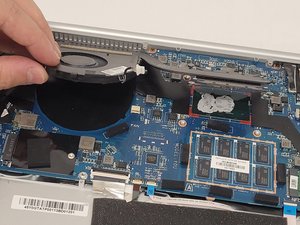

Langkah 4: Lepaskan Kipas dan Heatsink
Angkat dan keluarkan kipas dan heatsink dari perangkat.

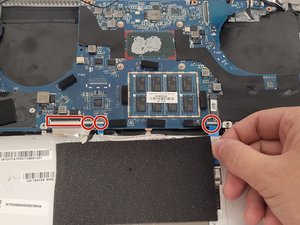

Langkah 5: Lepaskan Konektor ZIF
Lepaskan 4 konektor ZIF dari bagian tengah bawah motherboard dengan mengangkat tab pengunci kecil, kemudian tarik konektor keluar dari slotnya.

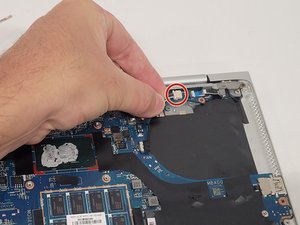

Langkah 6: Lepaskan Konektor Pin
Lepaskan konektor pin dari bagian kanan atas motherboard.

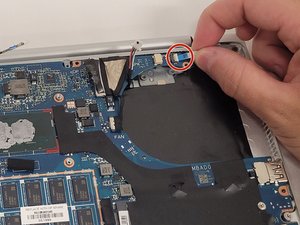

Langkah 7: Lepaskan Konektor ZIF (2)
Lepaskan konektor ZIF dari bagian kanan atas motherboard dengan mengangkat tab pengunci, kemudian tarik konektor keluar dari slotnya.

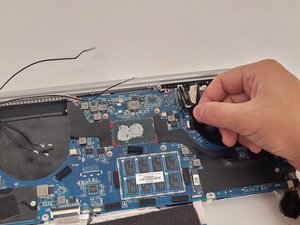

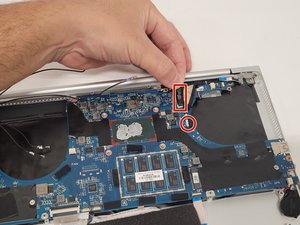

Langkah 8: Lepaskan Konektor Pin (2)
Lepaskan konektor pin dari bagian kanan atas motherboard dengan mengangkatnya ke atas. Konektor yang lebih panjang memiliki tab tarik untuk membantu melepasnya.

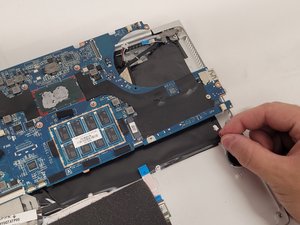

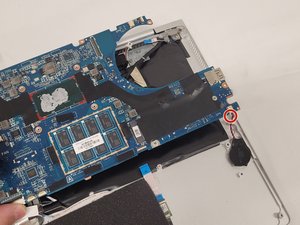

Langkah 9: Lepaskan Konektor Baterai RTC
Lepaskan konektor baterai RTC dari bagian bawah motherboard.

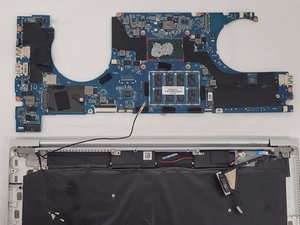

Langkah 10: Angkat Motherboard
Angkat motherboard dengan hati-hati dan keluarkan dari perangkat.
Tips & Catatan
⚠️ Pastikan Anda telah mematikan perangkat sebelum memulai proses penggantian motherboard. 💡 Jika Anda tidak memiliki pengalaman dalam mengganti motherboard, sebaiknya Anda meminta bantuan dari teknisi yang berpengalaman.
- Baut Sekrup Casing Bawah HP 14s-dk 14s-dq 14-bw 14-bs 14s-fq 14-ep 14- · Rp16.500
- Baut Casing Bawah HP EliteBook 840 G5 840 G6 840 G7 840 G8 830 G7 850 · Rp16.500
- Baut Casing Bawah HP 240 G2 G6 G7 G8 G9 245 G7 G8 G10 250 G7 255 G5 Ba · Rp10.000
- Baut Sekrup Casing HP Pavilion 14-ba x360 14-ek 15-ec Gaming 15-dk DV6 · Rp10.000
Pertanyaan yang Sering Ditanyakan (FAQ)
Apa yang harus saya lakukan sebelum melakukan penggantian motherboard pada HP EliteBook 1040 G4?
Sebelum melakukan penggantian motherboard, pastikan Anda telah membeli motherboard yang kompatibel dengan laptop Anda dan memiliki kemampuan dasar dalam melakukan perbaikan laptop. Selain itu, pastikan Anda telah mematikan laptop dan melepas baterai untuk mengurangi risiko kerusakan pada komponen lain.
Berapa lama waktu yang dibutuhkan untuk mengganti motherboard pada HP EliteBook 1040 G4?
Waktu yang dibutuhkan untuk mengganti motherboard dapat bervariasi tergantung pada kemampuan dan pengalaman Anda dalam melakukan perbaikan laptop. Namun, secara umum, waktu yang dibutuhkan dapat mencapai 1-2 jam untuk melakukan penggantian motherboard dengan benar.
Apa yang harus saya lakukan jika saya tidak yakin tentang langkah-langkah penggantian motherboard?
Jika Anda tidak yakin tentang langkah-langkah penggantian motherboard, sebaiknya Anda mencari bantuan dari teknisi profesional atau mengikuti tutorial yang lebih lengkap dan detail. Langkah-langkah yang salah dapat menyebabkan kerusakan pada komponen lain dan mengurangi nilai laptop.
